여름철 실내 온도를 쾌적하게 유지해 주는 시스템에어컨은 주거 공간의 필수 가전이지만 예기치 않은 천장 누수로 인해 벽지가 젖고 곰팡이가 생기면 당황스럽습니다.

아파트에 거주하시는 고객님께서 거실 천장 누수로 인해 도배지가 불어나고 들떠있다는 긴급 연락을 주셔서 신속하게 현장으로 출동했습니다.

● 거실 천장 누수 피해 상황

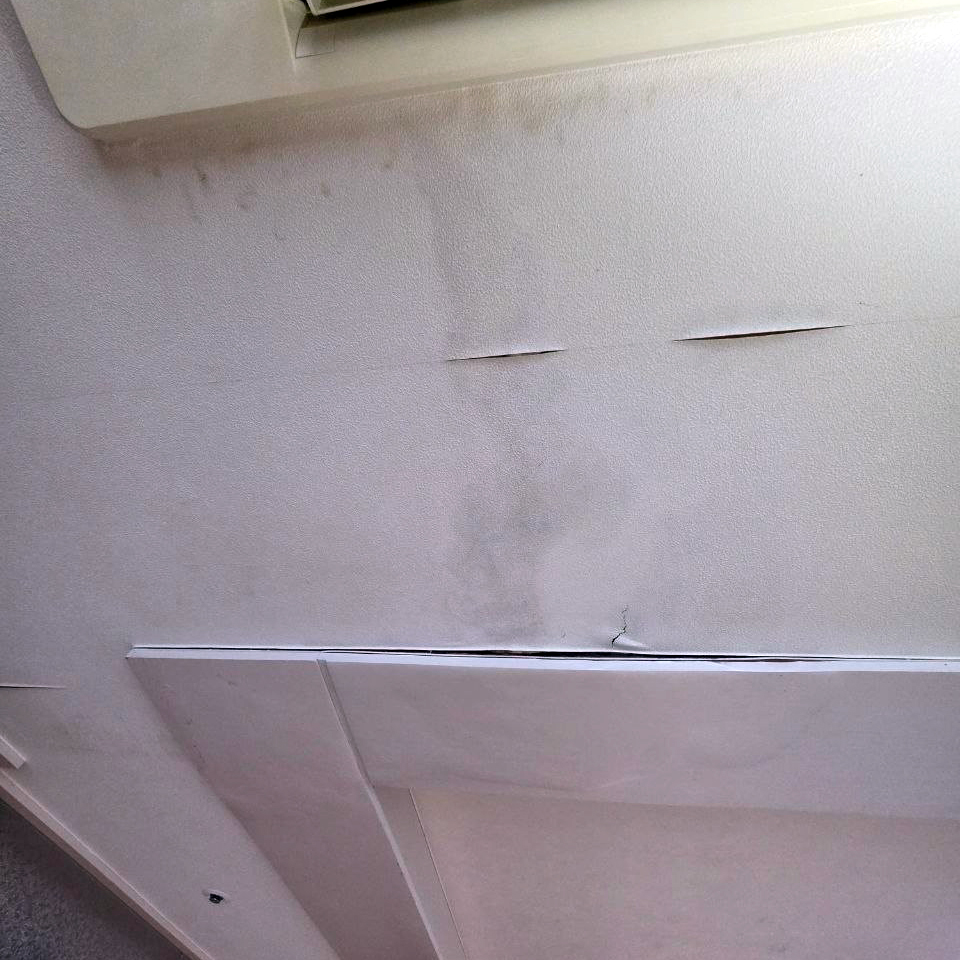

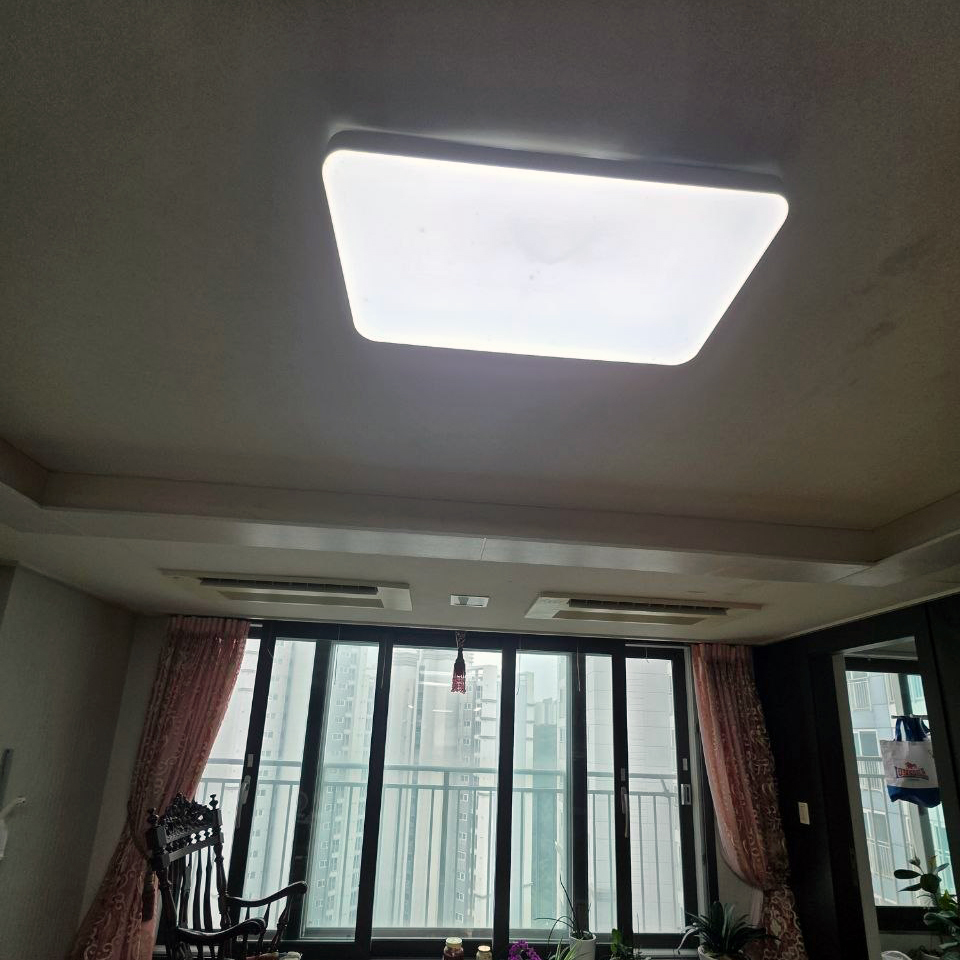

현장에 도착해 누수 지점을 확인해 보니, 거실 천장에 2대의 천장형 시스템에어컨이 병렬로 설치되어 있었습니다. 에어컨 주변 천장 석고보드가 축축하게 젖어 있었고, 벽면 도배지에는 누수 흔적과 얼룩, 탈락 현상이 뚜렷하게 관찰되었습니다.

정확한 원인 파악을 위해 천장 내부 구조를 살펴보려 했으나, 주변에 별도의 점검구나 환기 디퓨저가 설치되어 있지 않았고, 배관이 베란다 하수관으로 연결된 구조도 아니었습니다.

천장 내부를 직접 눈으로 확인할 수 없어 곧바로 관리사무소와 방재실을 통해 해당 단지의 에어컨 드레인 배관 설비 방식을 문의했고, 그 결과 드레인관이 벽체 내부로 매립되어 배출되는 구조를 확인했습니다.

● 에어컨 탈거 및 배관 내시경 정밀 점검

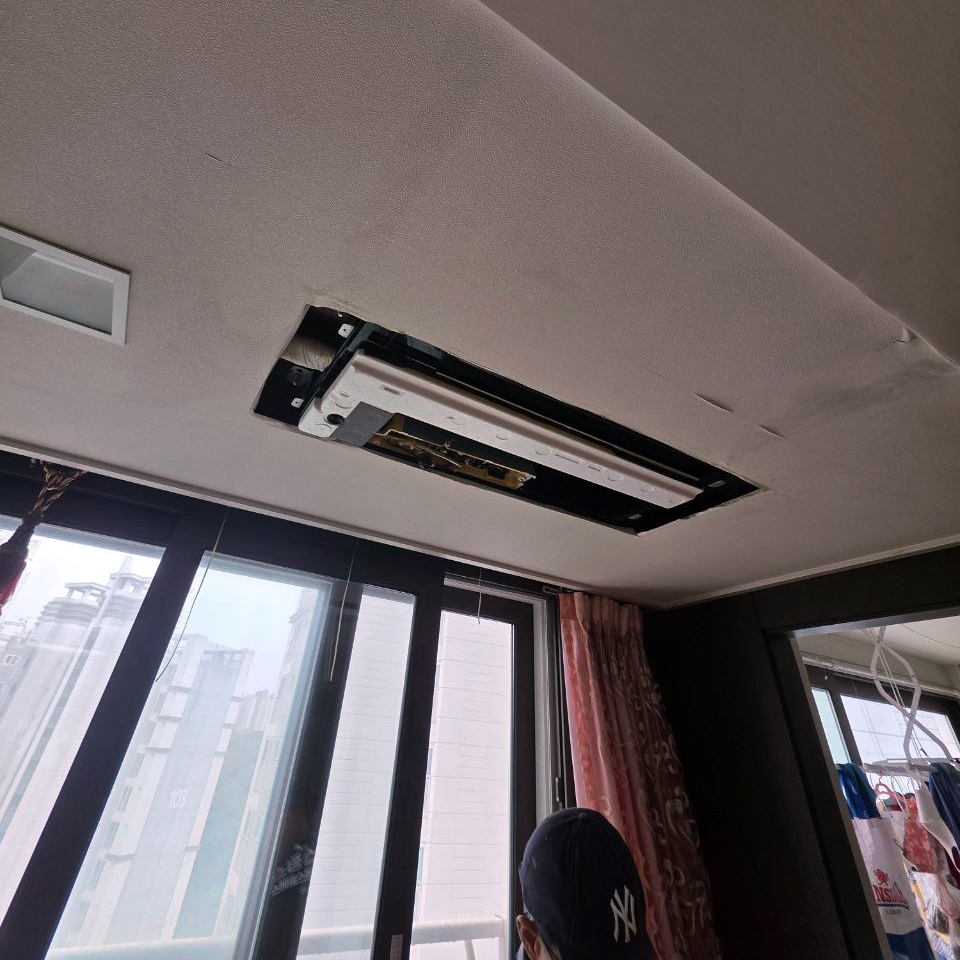

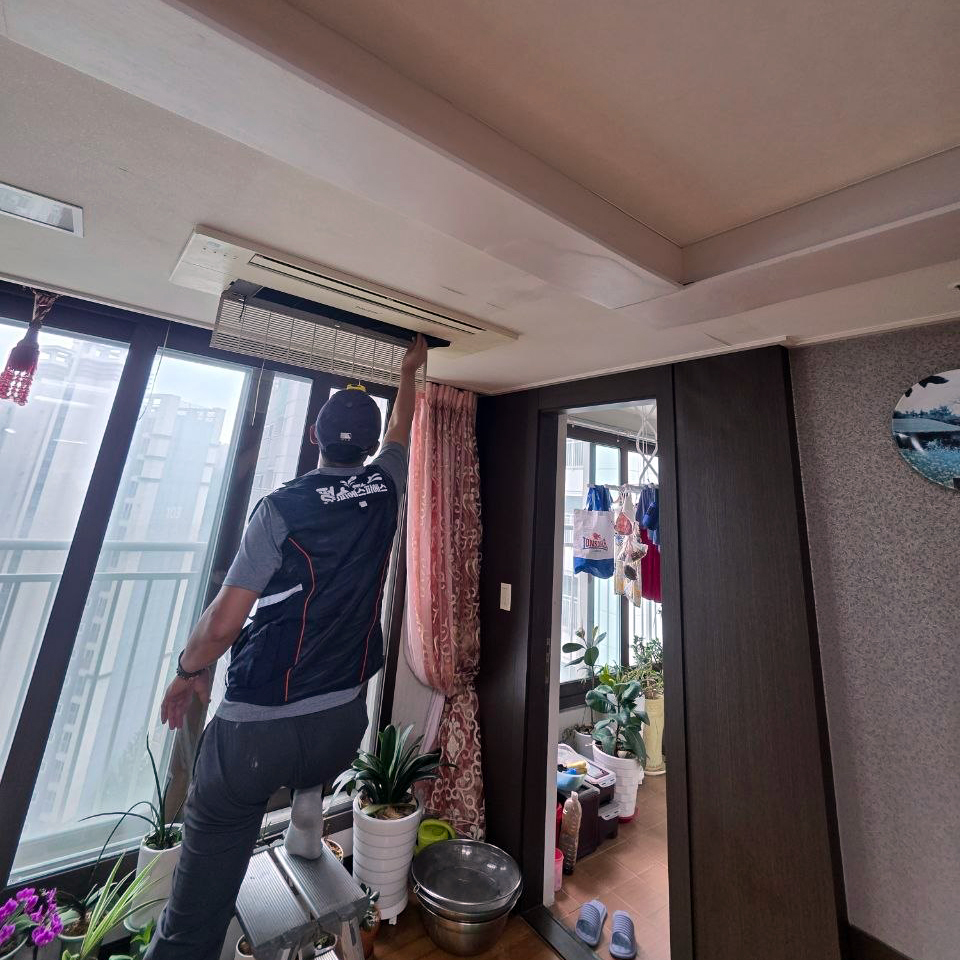

벽매립 구조 특성상 외관상으로는 배관의 구배나 막힘 지점을 파악하기 어려운 상태였습니다. 고객님께 현재 상황과 작업 절차를 차분히 설명해 드린 뒤, 거실 에어컨을 탈거해 내부 공간을 확보하기로 결정했습니다.

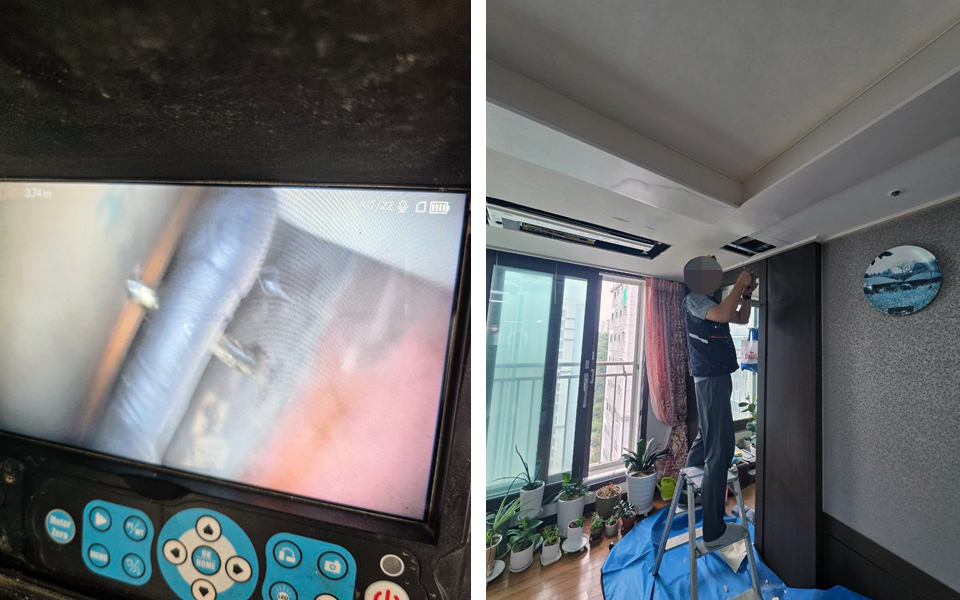

에어컨을 안전하게 탈거한 후, 천장으로 배관 내시경을 진입시켰습니다. 천장 내부를 살펴보며 누수 지점을 포착해보니 에어컨드레인에서 물이 떨어지고 있었습니다.

드레인 배관이 끝나는 말단 배출 부분을 확인하려 했으나, 벽체 내부로 깊게 매립된 구조 때문에 카메라 접근 및 육안 확인이 불가능했습니다.

● 보양 작업 및 천장 점검구 타공, 드레인관 절단

정확한 원인 해결과 향후 유지보수를 위해 고객님과 협의하여 누수 지점 직하부 천장에 점검구를 설치하기로 결정했습니다.

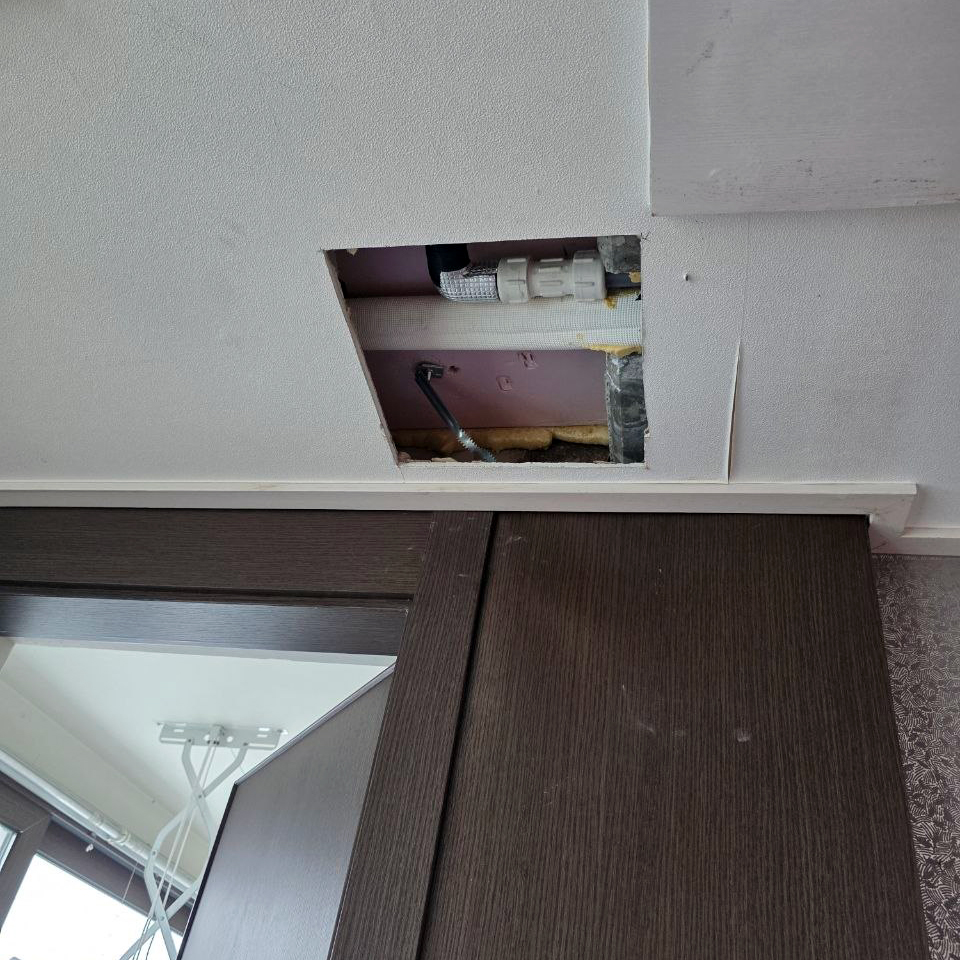

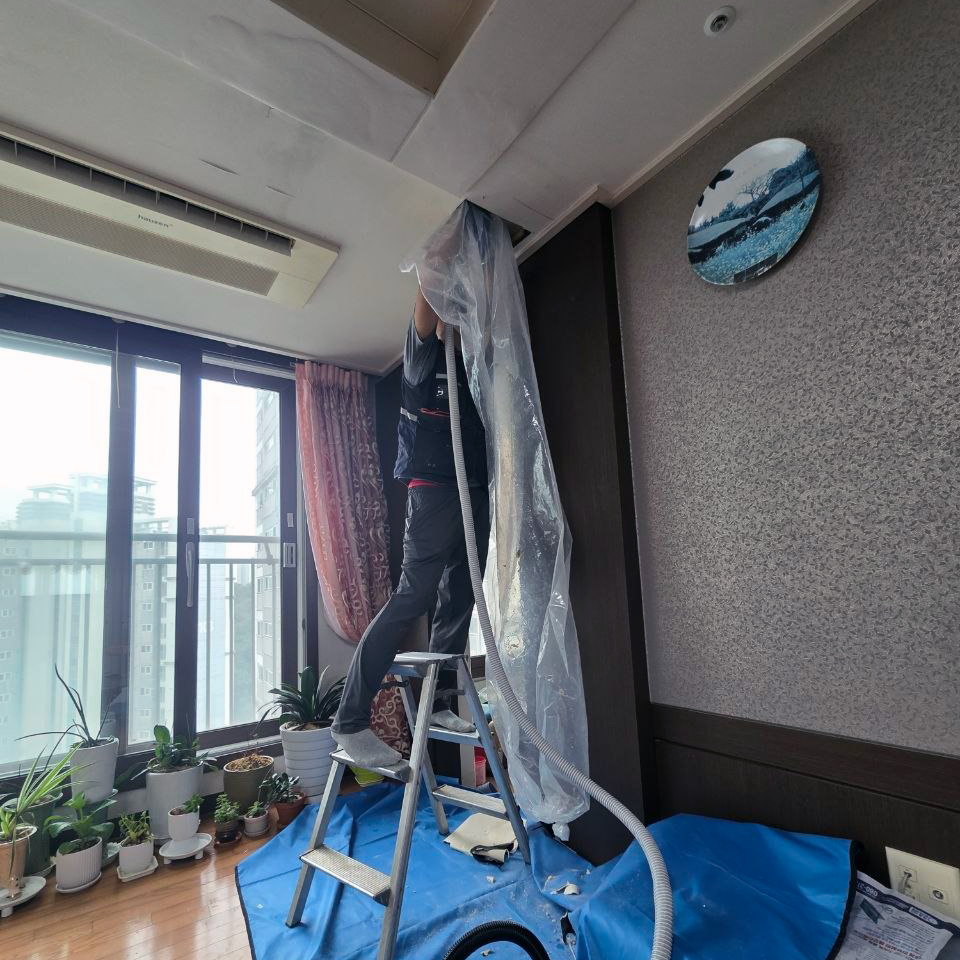

작업 중 발생할 수 있는 먼지와 오염물질로부터 거실 가구 및 바닥재를 보호하기 위해 보양재와 바닥 시트를 넓게 깔고 안전하게 보양 작업을 진행했습니다. 전문 타공 장비를 사용해 천장 석고보드를 점검구 사이즈에 맞게 절개했습니다.

절개한 천장 내부의 드레인 배관 주변으로 보양작업 후 드레인 배관을 절단하자마자, 배관 내부를 가득 채우고 있던 대량의 응축수와 먼지, 먼지 덩어리 등의 이물질이 쏟아져 나왔습니다.

드레인관 내부가 심각하게 막혀 배수가 전혀 되지 않고 정체되어 있는것으로 확인되었습니다.

● 에어컨 드레인 배관 청소

석션작업과 드레인작업으로 본격적인 드레인 배관 청소 작업을 시작했습니다.

① 석션 작업 : 강력한 석션기를 배관에 밀착시켜 드레인관 내부에 고여 있던 잔수와 유입된 오염물질을 흡입해 제거했습니다.

② 요비선 관통 및 스케일링 : 배관내시경과 요비선을 진입시켜 배관내부를 살펴보며 굴곡부에 굳어 붙어 있는 찌꺼기와 미세한 슬러지를 집중적으로 털어내고 긁어냈습니다.

요비선을 앞뒤로 조심스럽게 왕복 이동시키며 배관 벽면에 눌러붙은 이물질을 긁어내고 분쇄하고 석션작업으로 분쇄물을 흡입하면서 배관청소를 반복했습니다.

③ 복합 청소 반복 : 요비선작업으로 긁어낸 분쇄물과 잔여 찌꺼기를 석션기로 강력하게 흡입하면서 드레인 청소과정을 수차례 반복해 배관 내부에 쌓여 있던 묵은 때를 깔끔하게 제거했습니다.

● 통수 테스트 및 배관 내시경 검수

배관 청소가 완료된 후, 실제로 물이 잘 빠져나가는지 통수테스트를 진행했습니다.

드레인관 입구로 일정량의 물을 지속적으로 공급하며 배수 상태를 살펴보니 차오르거나 역류하는 현상 없이 배관을 따라 시원하고 막힘없이 흘러 내려갑니다.

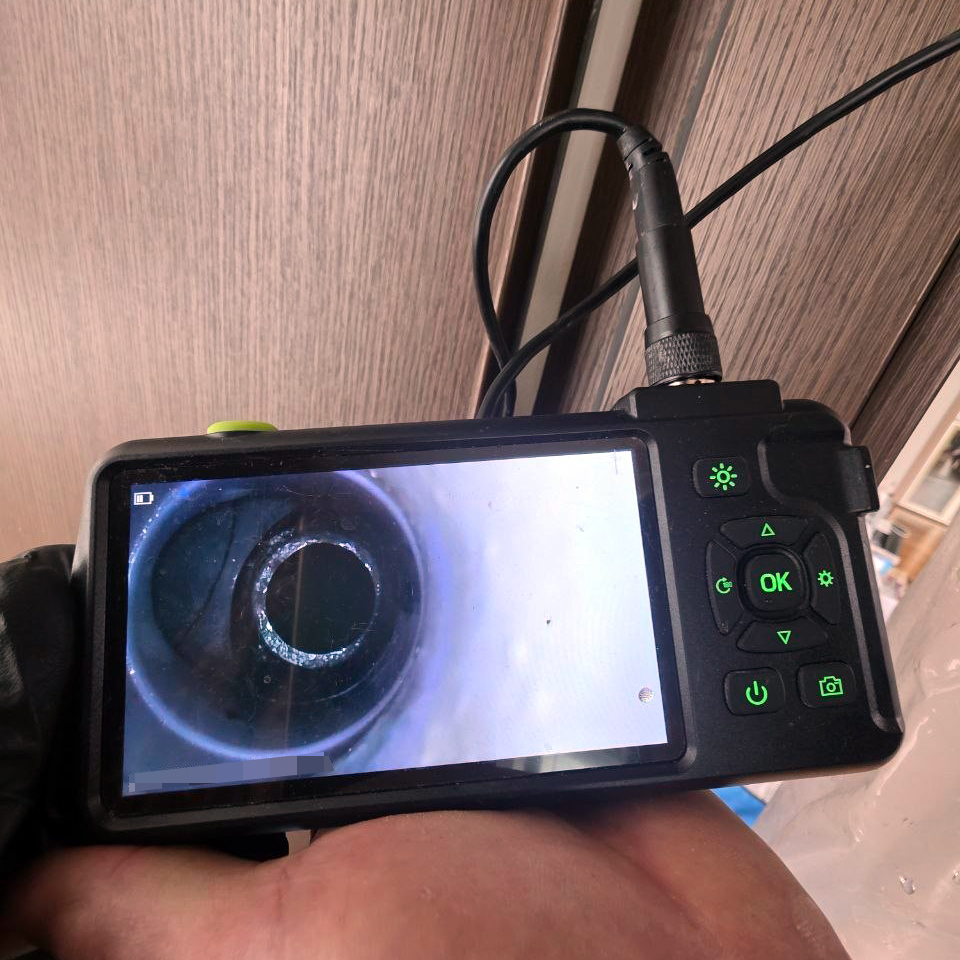

배관 내시경으로 배관 구석구석 정밀하게 점검하면서 남아있는 잔여물과 미세 찌꺼기를 집요하게 찾아내 집중적으로 긁어내며 배관을 깨끗하게 청소했습니다.

미세 누수나 정체 가능성을 배제하기 위해 장시간에 걸친 연속 물 테스트를 진행하면서 누수여부를 검수해보니 더이상 누수는 없는것으로 확인되어 드레인내의 잔수를 석션 작업으로 꼼꼼하게 제거했습니다.

● 배관 재연결, 에어컨 시운전 및 점검구 마감

1. 배관 소켓 재연결 : 절단했던 드레인 배관은 규격에 맞는 전용 배관 소켓과 누수 방지 자재를 사용하여 견고하게 재연결했습니다.

2. 에어컨 재설치 및 시운전 : 탈거했던 거실 에어컨을 원래 위치에 정밀하게 수평을 맞춰 재설치한 후 시운전을 진행했습니다. 에어컨을 가동하자 드레인관을 통한 정상 배수가 이루어졌고, 더 이상 천장으로 물이 새지 않았으며 시원하고 깨끗한 찬바람이 원활하게 나왔습니다.

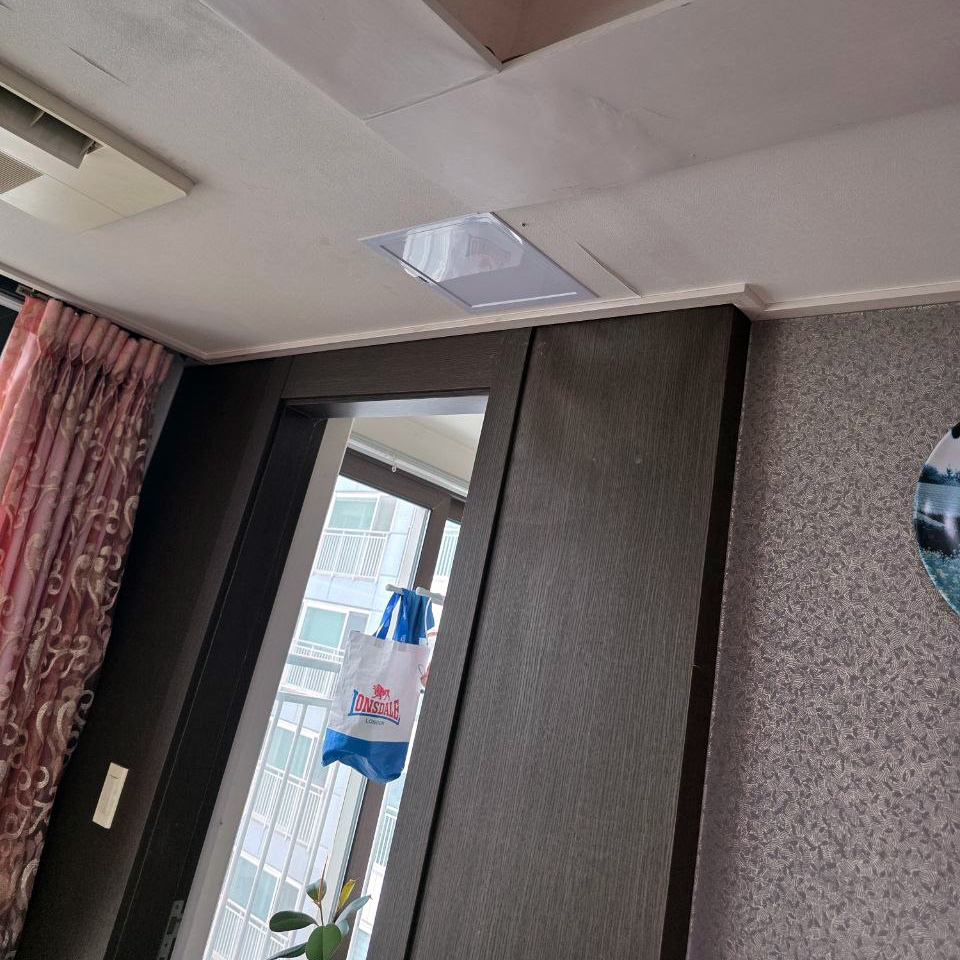

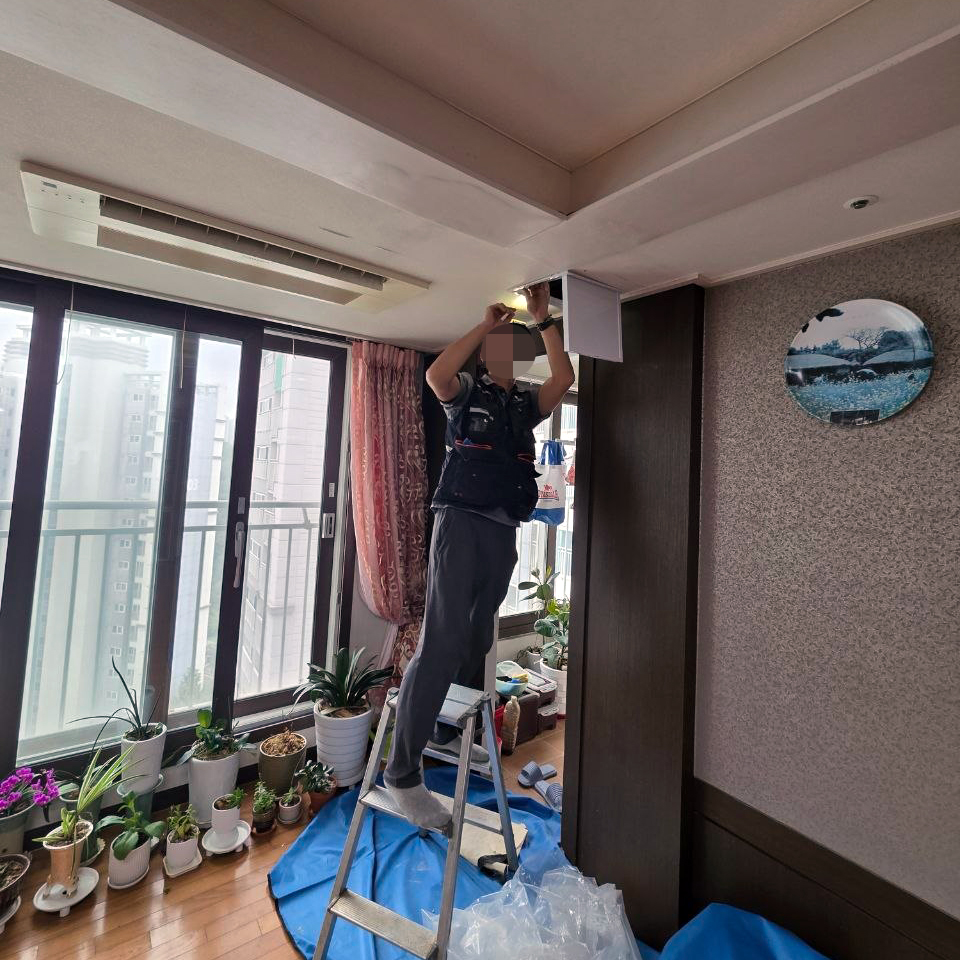

3. 점검구 프레임 설치 : 절개했던 천장 부위에 점검구 외틀과 내틀을 유격 없이 깔끔하게 시공하여, 향후 정기적인 점검이나 관리 시 천장을 뜯지 않고도 쉽게 내부를 확인할 수 있도록 조치했습니다.

4. 현장 정리 : 작업 중 발생한 부산물을 깨끗하게 청소하고 보양재를 철거한 뒤 작업을 마무리했습니다.

■ 시스템에어컨 누수 및 드레인 막힘 Q&A

Q1. 에어컨 누수의 주요 원인은 무엇인가요?

① 드레인 배관 막힘 : 에어컨 작동 시 발생하는 응축수에 실내 먼지, 곰팡이, 찌꺼기 등이 엉겨 붙어 배관이 막히면 물이 넘쳐 천장으로 흘러듭니다.

② 배관 구배 불량 : 드레인관이 완만하거나 역구배가 형성되면 물이 자연스럽게 흐르지 못하고 정체됩니다.

③ 드레인 펌프 고장 또는 단열재 손상 : 드레인 펌프가 작동하지 않거나 배관 단열이 불량할 경우 결로 현상으로 인해 누수가 발생할 수 있습니다.

Q2. 점검 시 시스템에어컨을 탈거해야 했던 이유는 무엇인가요?

A. 현장에 천장 내부를 들여다볼 수 있는 점검구나 디퓨저가 없었기 때문입니다.

에어컨 실내기를 탈거하면 에어컨이 있던 자리를 통해 천장 내부 공간과 드레인 배관 연결 부위에 접근할 수 있어, 배관 내시경을 진입시키고 정밀 진단을 진행할 수 있습니다.

Q3. 점검구 설치가 왜 필요한가요?

A. 점검구가 없는 밀폐형 천장은 누수가 발생했을 때 원인 지점을 찾기 위해 천장을 크게 파손해야 하는 부담이 있습니다.

누수 지점에 점검구를 설치해 두면, 배관 절단 및 청소 작업이 용이해질 뿐만 아니라 향후 동일한 문제가 발생하더라도 천장 훼손 없이 즉시 내부를 점검하고 정비할 수 있습니다.

Q4. 에어컨 배관 벽매립 구조의 문제점은 무엇인가요?

A. 벽매립 구조는 외관상 깔끔하다는 장점이 있지만, 배관 전체가 콘크리트 벽체나 천장 속에 숨겨져 있어 눈으로 상태를 확인하기 어렵습니다.

또한 굴곡 구간이 많아 이물질이 쌓이기 쉽고, 배관 말단부나 매립 구간에서 막힘이 생기면 내시경 진입 및 장비 진입이 제한되어 전문적인 진단 기술과 특수 장비가 필수적으로 요구됩니다.

Q5. 드레인관 말단 부분을 눈으로 확인하지 못했는데 문제 없나요?

A. 매립 구조 특성상 배출 말단이 벽 내부에 위치하면 육안 확인이 불가능할 수 있습니다.

① 배관 내시경을 이용한 내부 통로 확인, ② 요비선 스케일링 및 석션 작업을 통한 구간별 이물질 제거, ③ 장시간 통수 테스트를 통한 배수 속도 및 역류 여부 검증을 철저히 거쳤다면 배관 내부의 정체 요인이 해결된 것이므로 안심하셔도 됩니다.

아파트 시스템에어컨 누수는 방치할 경우 천장 석고보드 손상은 물론 바닥의 가구와 바닥재까지 2차 피해를 줄 수 있습니다.
