● 작업 사례 개요

▶ 작업 현장 : 아파트 세대 시스템에어컨 드레인 누수

▶ 주요 증상 : 에어컨 가동 시 천장 부근 누수 발생 및 응축수 배출 불가

▶ 현장 특성 : 아파트 천장고가 낮아 드레인 배관의 구배 확보가 구조적으로 어렵고, 역구배 및 완만한 구배로 인해 매년 이물질이 쉽게 쌓이는 환경

● 현장 점검 및 누수 원인 분석

작년에 시스템에어컨 누수 문제로 점검구 설치와 드레인 세척을 진행했던 세대에서 또 다시 누수가 발생하고 있다는 연락을 받고 신속하게 현장으로 출동했습니다.

1. 점검구를 통한 1차 점검

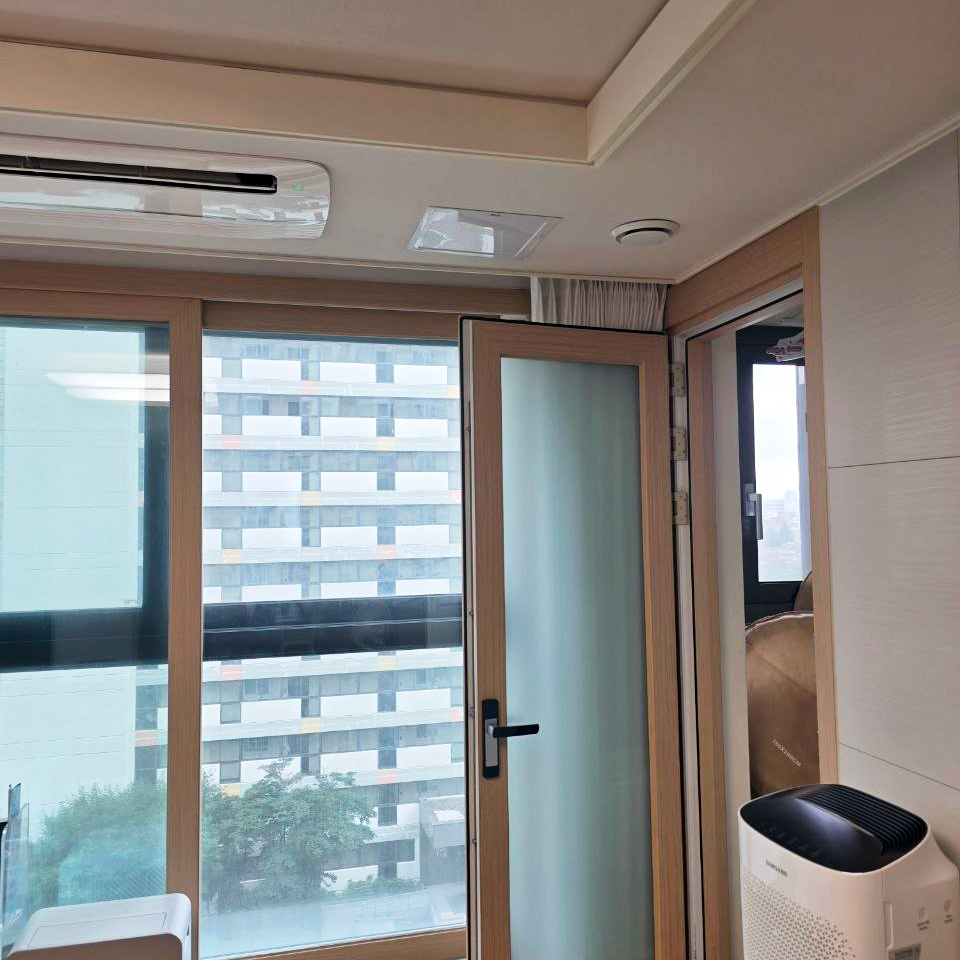

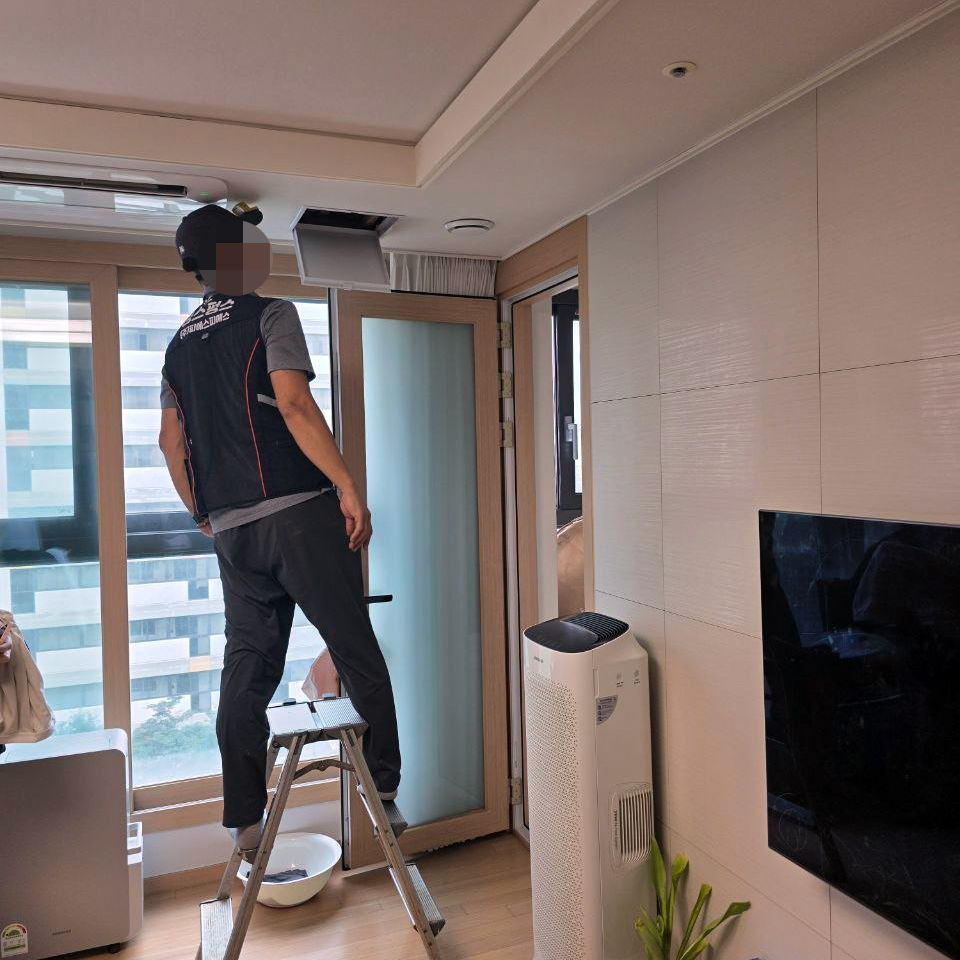

천장에 미리 만들어둔 점검구를 열어 내부 상태를 점검했습니다.

숨구멍을 통해 드레인 배관 내부를 살펴보니 곰팡이, 먼지, 물코, 슬러지 등 이물질이 꽉 차 있었으며, 배출되지 못한 응축수가 배관 내부와 드레인 팬에 가득 고여 있는 상태였습니다.



2. 베란다 우수관 연결부 점검

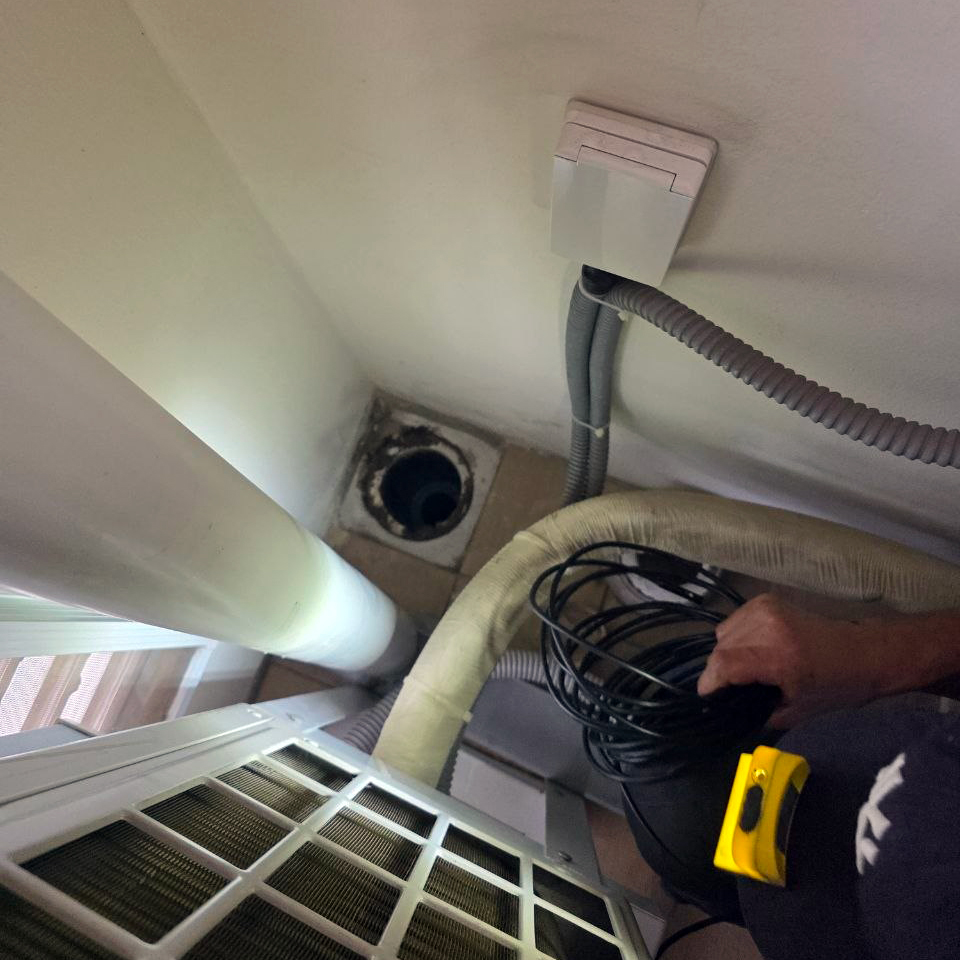

에어컨 드레인 최종 출수관은 베란다 우수관 배수구에 연결되어 있어 베란다로 이동했습니다.

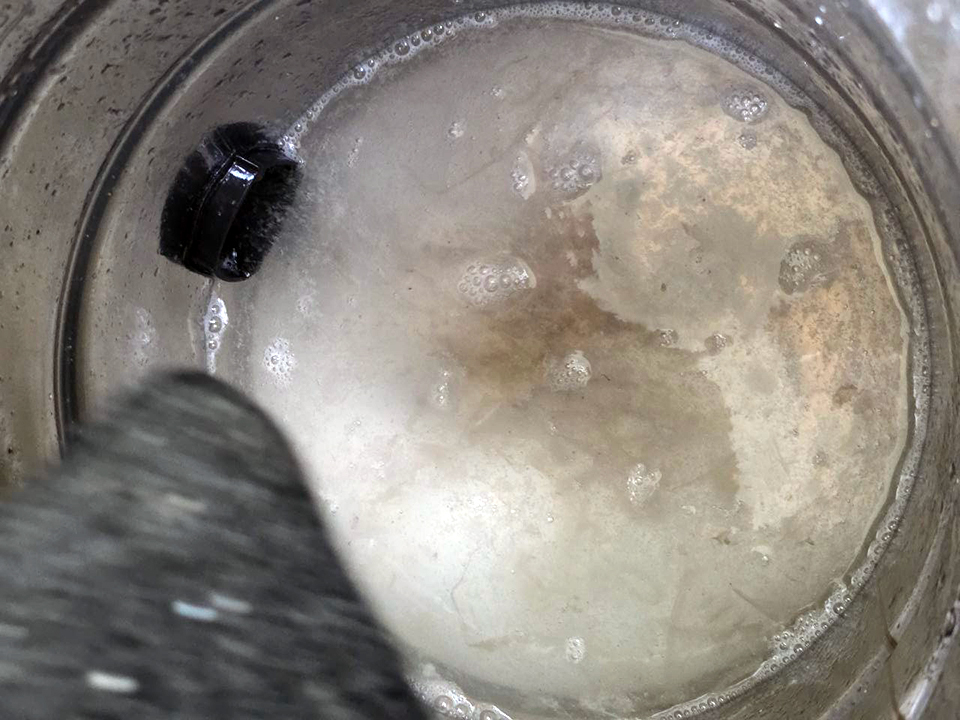

베란다 우수관 하부를 분리하여 내부를 확인한 결과, 외부에서 유입된 먼지와 에어컨에서 배출된 슬러지가 엉켜 출수구 구멍을 완전히 막고 있었습니다.

● 정밀 드레인 배관청소 과정

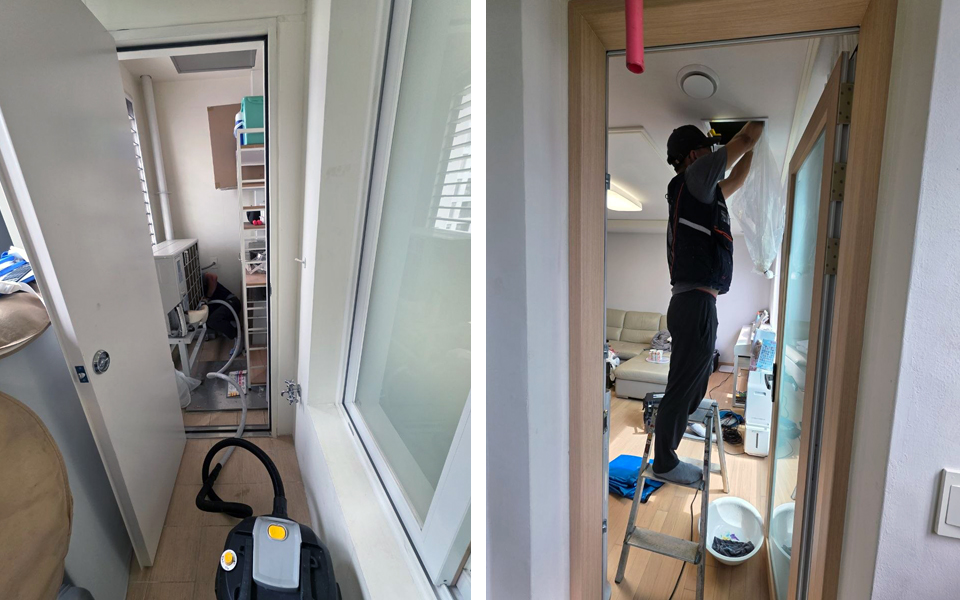

1. 베란다 우수관 및 출수구 석션 작업

석션호스를 투입해 우수관 하부에 쌓인 이물질을 1차로 흡입했습니다. 에어컨 드레인 출수구에 석션 호스를 밀착시키고 진공 상태를 유지하며 배관 내부에 차 있던 응축수와 물코 등 슬러지를 강력하게 흡입해 제거했습니다.





2. 배관 내시경 진단 및 관로 스케일링

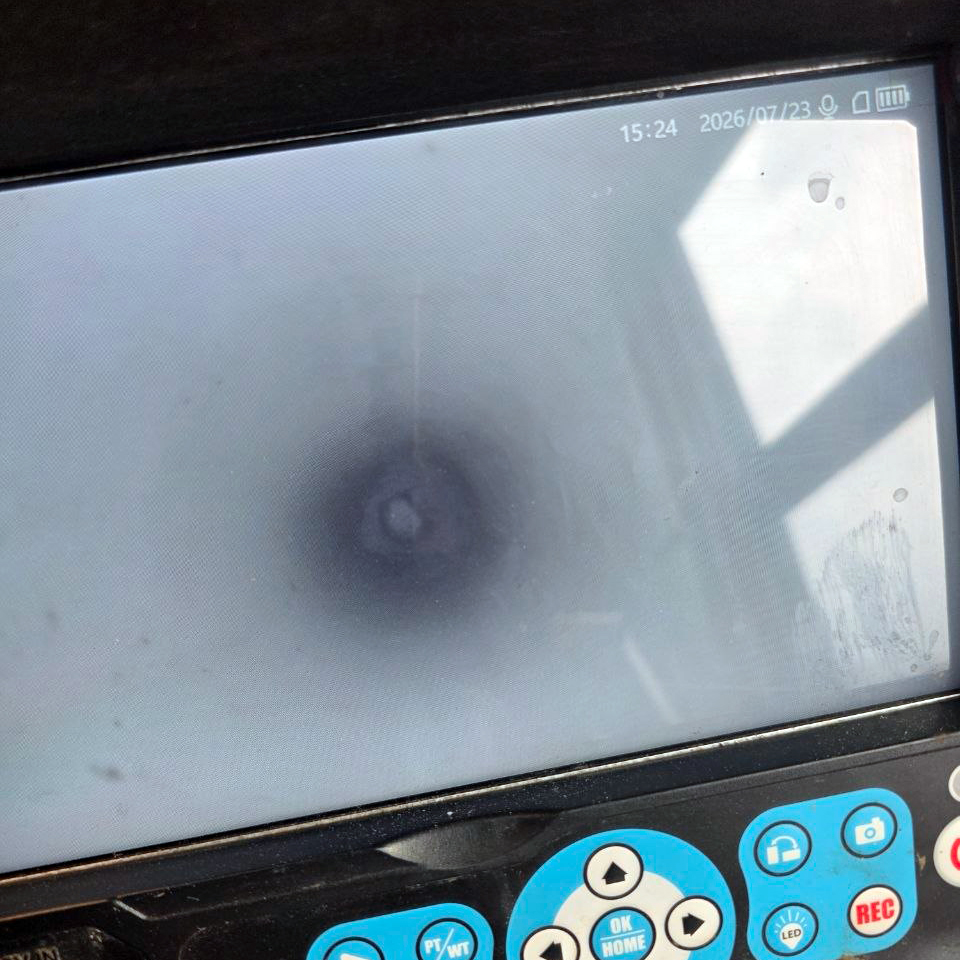

석션 작업 후 배관 내시경을 진입시켜 드레인 내부를 살펴보니 고여 있던 물이 시원하게 배출됩니다.

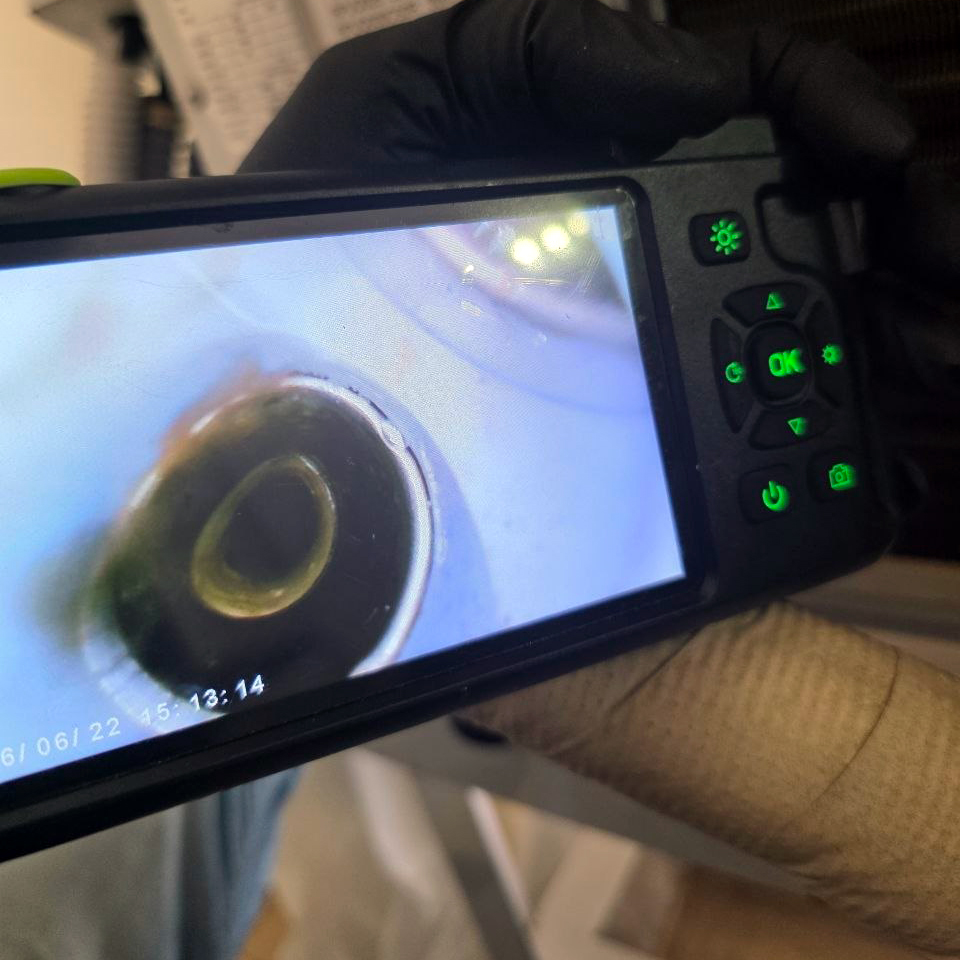

완벽한 통수를 위해 점검구 쪽으로 이동하여 배관 소켓을 분리하고 배관 내시경과 요비선을 투입시켜, 배관상태를 살펴보며 벽면에 끈질기게 붙어 있는 미세 찌꺼기와 고착 슬러지를 집요하게 털어내고 분쇄했습니다.

3. 관로 세정 및 통수 테스트

베란다 우수관 배수구 쪽에서 배관 내시경을 진입시켜 관로 내부를 관찰하면서, 점검구 측 배관에서 깨끗한 물을 지속적으로 공급해 배관을 세정하면서 배수상태를 점검했습니다. 벽면에서 떨어진 찌꺼기가 씻겨 내려가며 우수관으로 시원하게 배출됩니다.



4. 잔수 흡입 및 에어 테스트

에어컨 드레인 세정 작업 후 석션작업으로 배관 내부의 잔수를 완벽히 제거했습니다. 석션기를 사용해 에어 테스트를 진행해보니 공기 손실 없이 배수구까지 강한 압력이 전달되었고 배관 균열이나 중간 누수 지점이 없는것을 검증했습니다.



5. 소켓 재조립 및 에어컨 가동 테스트

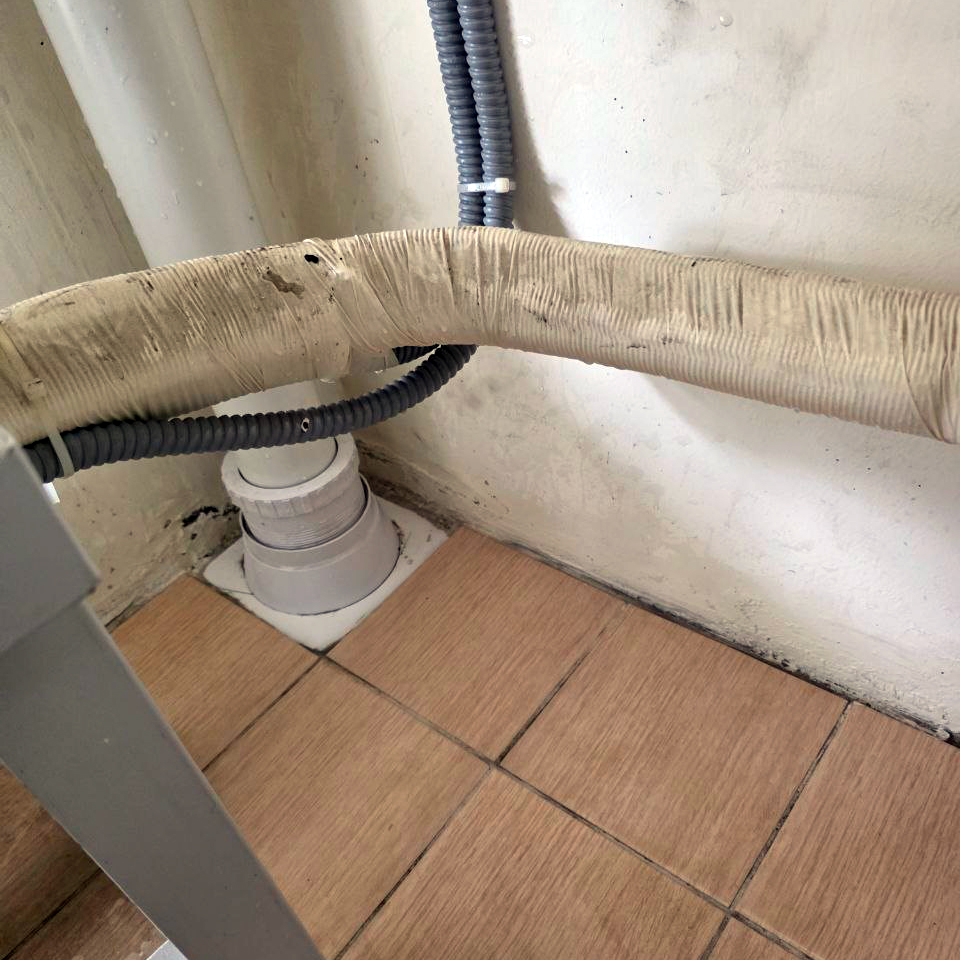

분리했던 배관 소켓을 단단히 재조립하고 배관내시경을 배수구에 배치한 상태에서 시스템에어컨을 장시간 연속 가동했습니다. 에어컨에서 발생하는 응축수가 막힘이나 정체 없이 시원하게 우수관으로 쏟아져 나오는 것을 확인하고 베란다 우수관을 원상 복구했습니다.

고객님께 작업한 내역을 말씀드리고 에어컨드레인 막힘예방법과 관리방법에 대해 자세하게 설명해드리고 정기적인 점검과 청소로 꾸준한 관리를 권해드렸습니다.

■ 자주 묻는 질문

Q1. 아파트 구조상 에어컨 드레인 구배가 나쁘면 어떤 문제가 발생하나요?

A. 천장 내부 공간이 좁은 아파트의 경우, 드레인 배관의 구배를 충분히 주지 못하고 평평하게 시공되는 경우가 많습니다.

구배가 완만하면 응축수가 시원하게 흐르지 못하고 배관 내부에 항상 정체되고 먼지와 곰팡이가 결합하면 젤리 형태의 물코가 형성되어 결국 배관을 막고 시스템에어컨 누수의 주요 원인이 됩니다.

Q2. 누수 발생 시 관리사무소와 세대 간의 책임소재는 어떻게 되나요?

A. 일반적으로 세대 전유부분(에어컨 실내기, 세대 내부 드레인 배관)에서 발생한 누수 및 이물질 막힘은 해당 세대(소유자/임차인)의 관리 책임입니다.

공용부인 우수관 자체가 막혀 역류했거나, 건축 당시 배관 구조 자체의 하자(공용 배관 설계 오류)로 밝혀질 경우, 관리사무소 또는 입주자대표회의/시공사와 책임 범위를 협의할 수 있습니다.

Q3. 구조적 구배 불량 아파트에서 관리사무소가 취할 수 있는 조치는 무엇인가요?

A.

① 우수관 하부 배수구 수시 점검 : 세대 드레인 출수구가 연결된 베란다 우수관 하부 덮개 및 배수용 드레인 공용부 청소를 주기적으로 안내해야 합니다.

② 에어컨 가동 전·후 정기 세척 안내 : 구조적으로 구배가 안 나오는 단지라면 여름철 가동 전(5~6월)과 가동 후(9~10월) 세대별 드레인 배관 점검 및 배관 청소를 권장하는 공지를 게시하는 것이 바람직합니다.

Q4. 근본적인 해결 방법 및 평소 세대 관리 요령은 무엇인가요?

A. 천장고 한계로 배관 구배조정이 불가능한 현장은 정기적인 청소와 점검구 확보가 유일하고 확실한 솔루션입니다.

① 에어컨 가동 전 : 에어컨을 본격적으로 켜기 전, 점검구를 통해 배관 상태를 확인하고 드레인 석션 및 세척 작업을 진행하여 마른 슬러지를 제거합니다.

② 에어컨 가동 후 : 냉방 가동을 멈추기 전, 1~2시간 동안 송풍(청정/건조) 모드로 가동하여 실내기 내부 습기를 바짝 말려주어야 곰팡이와 물코 발생을 최소화할 수 있습니다.

③ 점검구 설치 : 천장 마감이 완료된 구조라도 에어컨 드레인 주요 접속부 위치에 점검구를 만들어두면, 매년 천장을 뜯지 않고도 신속하고 저렴하게 배관 청소 및 누수 점검을 진행할 수 있습니다.
