지하층은 지형적 특성상 시 관로보다 낮은 곳에 위치하므로 자연 배수가 원천적으로 불가능하기 때문에 지하에서 발생하는 생활하수와 오수를 대형 탱크에 모았다가 강한 압력으로 수직·수평 압송하는 배수 설비의 역할이 절대적입니다.

배수 설비가 제 기능을 하지 못하면 하수 역류 현상이 발생하여 고가의 시설물 파손, 위생 악화, 악취 민원 등 막대한 자산 피해를 초래하게 됩니다.

지하층 집수정이 역류하고 오배수패키지 배관 이탈로 침수 사고로 침수 청소와 집수정 수중 펌프 교체를 진행했었던 빌딩 관리자분께서 오배수패키지 펌프와 배전판 교체를 요청하셨습니다.

당시 집수정 라인은 완벽히 정상화했으나, 오배수패키지 내부의 펌프 한 대가 작동하지 않고 내부 오수가 역류하는 현상이 발생하고 있다며 시스템 제어 판넬 교체 설치와 함께 긴급하게 연락을 주셨습니다.

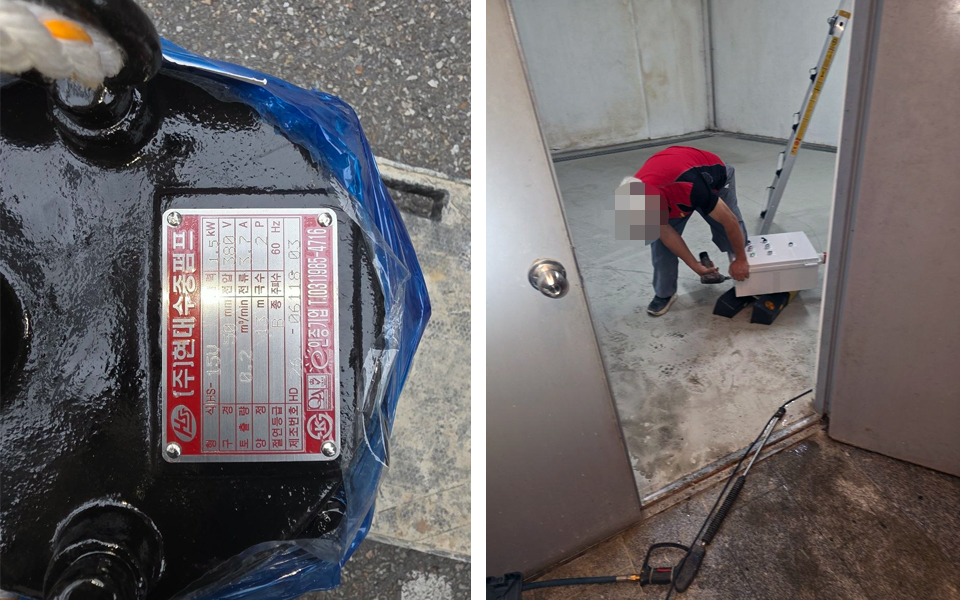

사전방문을 통해 정밀 점검 결과를 바탕으로 알맞은 마력수의 신형 펌프와 스마트 제어 배전판을 준비해 현장으로 재방문했습니다.

● 지하층 역류 재발의 원인과 정밀 진단

지하층 배수 설비에서 하수 역류가 발생하는 원인은 크게 세 가지로 요약됩니다.

첫째는 이물질로 인한 유체 역학적 폐쇄, 둘째는 기계적 모터 소손, 셋째는 제어 시스템의 수위 감지 오작동입니다.

최근 지하 침수를 겪으면서 배수 시스템 전체에 강한 전기적·물리적 부하가 가해진 이력이 있었습니다.

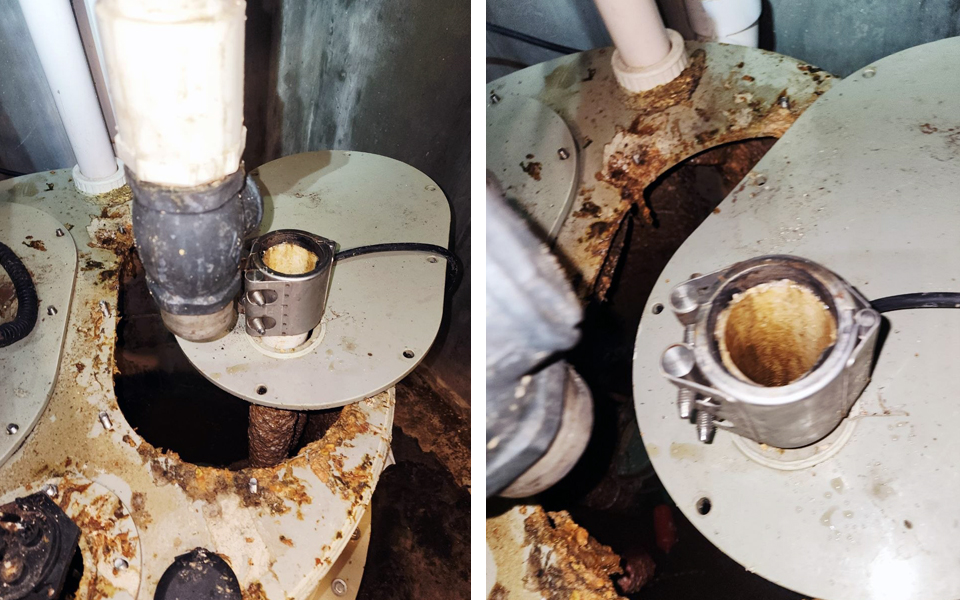

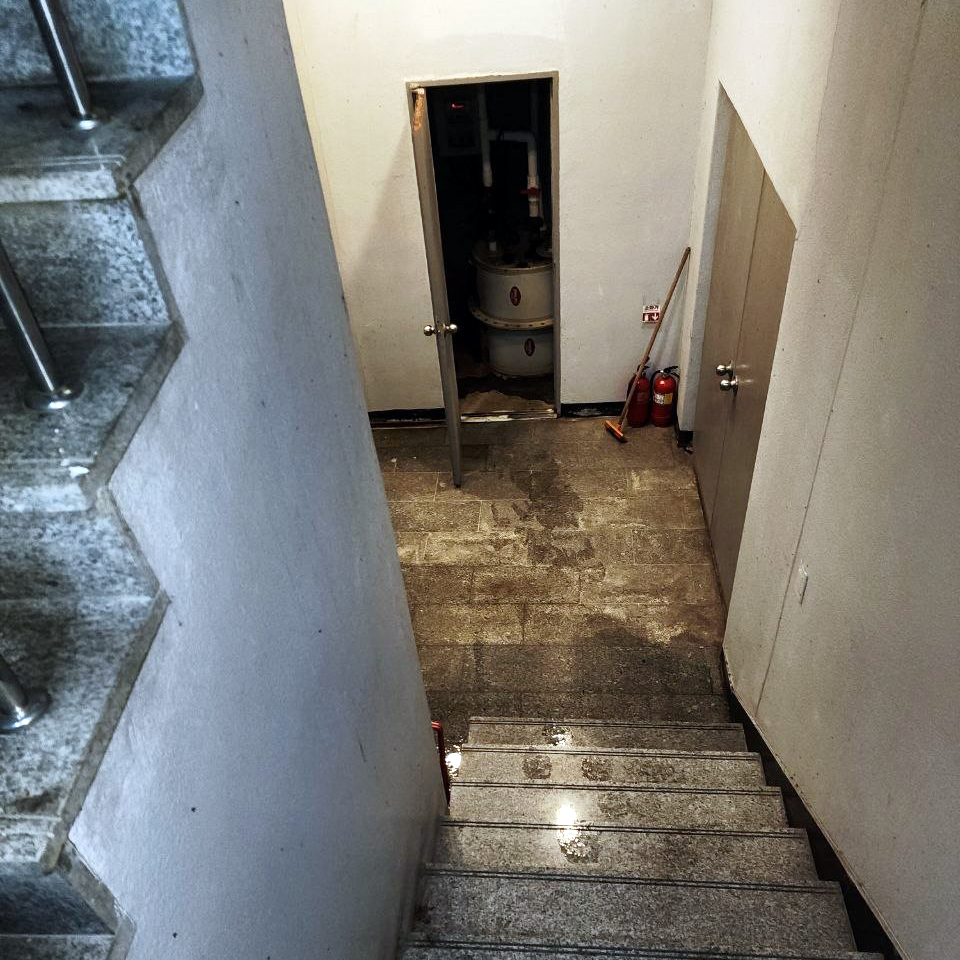

도착한 현장의 지하로 이동해 비트 내부를 점검해 보니, 두대의 펌프가 교대 운전 방식으로 구성된 시스템으로 한대의 펌프 라인이 완전히 가동을 멈춘 상태였습니다.

수위 감지 센서가 상하로 움직여도 모터가 전혀 반응하지 못해 탱크 내부에 오수가 가득 차오르고 있었으며, 침수 당시 유입된 미세 토사와 상층부 식당가에서 넘어온 고농도 유지방 덩어리가 결합하여 내부 상태를 악화시키고 있었습니다.

● 노후 펌프 및 배관 파이프 철거와 정밀 세척

본격적인 펌프 인양 작업을 위해 작업 공간의 안전을 확보한 후, 단단히 밀폐되어 있던 오배수패키지 커버를 탈거했습니다.

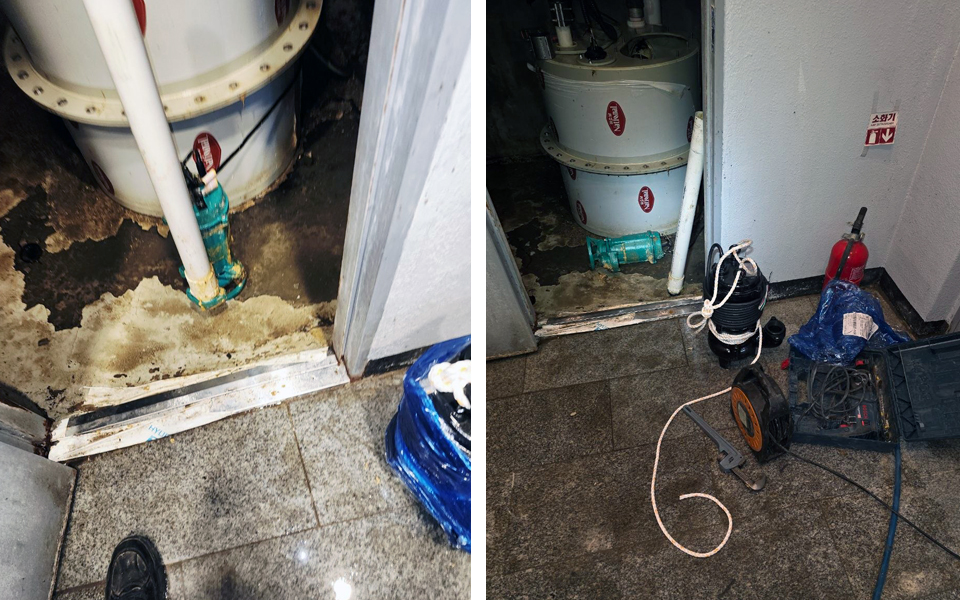

체크밸브와 토출 배관에 결합해 있던 멀티 조인트를 분리.해체하고, 수중 펌프와 배관 파이프 라인을 지상으로 안전하게 인양했습니다.

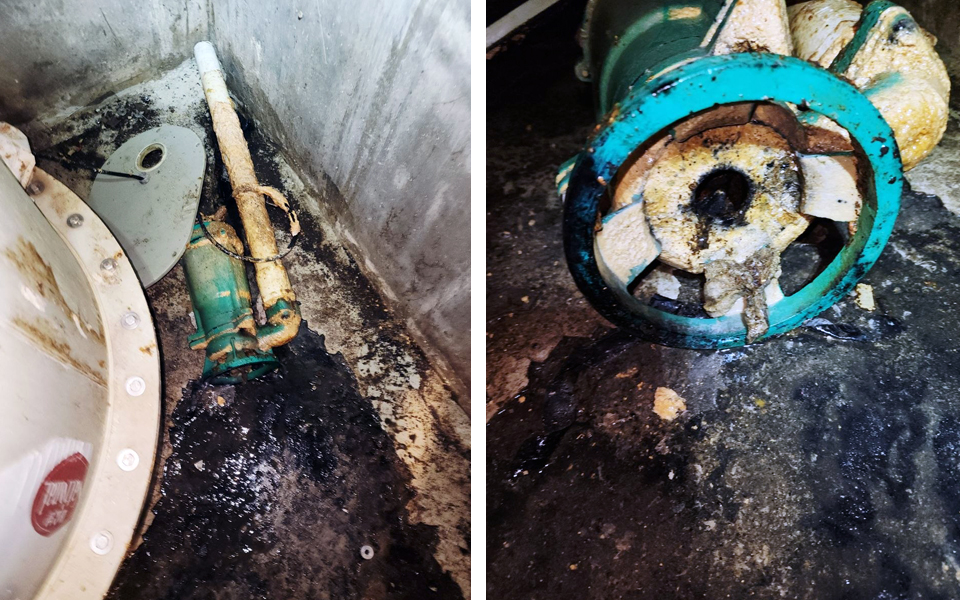

인양된 노후 펌프의 하단 흡입구와 임펠러 부위를 정밀하게 살펴보니, 예상대로 누런 기름슬러지와 머리카락, 위생용품 등 물에 녹지 않는 잡공해 물질이 빽빽하게 엉켜 회전축을 완전히 구속하고 있었습니다.

이로 인해 모터가 회전하지 못하는 구속 상태에서 전류가 과도하게 흐르는 과부하가 발생했고, 결과적으로 모터 내부 권선이 완전히 태어져 소손된 상태였습니다.

다행히 펌프와 체결되어 있던 하얀색 PVC 토출 배관 파이프는 내부에 슬러지가 흡착되어 있을 뿐, 균열이나 파손이 없어 재사용이 가능한 상태였습니다. 고압 세척기를 동원해 파이프 내부를 막고 있던 유지방 고착물을 깨끗하게 비워내고 신형 펌프와 조립할 준비를 마쳤습니다.

● 수중 펌프와 시스템 제어 판넬을 동시 교체해야 하는 이유

건물 관리자분들께서 자주 하시는 질문 중 하나가 "펌프 한 대만 고장 났는데, 왜 벽에 붙은 시스템 제어 판넬까지 세트로 바꾸어야 하나요?"라는 의문입니다.

전기공학적으로 수중 펌프가 과부하로 인해 소손될 때 발생하는 서지 전압과 과전류는 전원 공급선뿐만 아니라 제어 배전판 내부의 마그네트(전자접촉기), 차단기, 디지털 PCB 기판의 회로 시스템에 지대한 데미지를 입힙니다.

손상되어 오작동을 일으키는 구형 제어 판넬을 그대로 둔 채 새 펌프만 연결할 경우, 센서 신호를 잘못 오인해 새 펌프가 물이 없는 상태에서 공회전하여 열화되거나, 수위 감지를 못 해 하수가 다시 역류하는 악순환이 발생하게 됩니다.

기존 설치된 판넬은 내부 소자가 이미 열화되어 수명이 다한 상태였기에, 설비의 완전한 자동 제어 안전성을 복원하기 위해 과전류 차단 장치가 탑재된 신형 제어 배전판으로 동시 교체를 진행했습니다.

● 신형 시스템 제어 판넬 설치 및 정밀 배선 공정

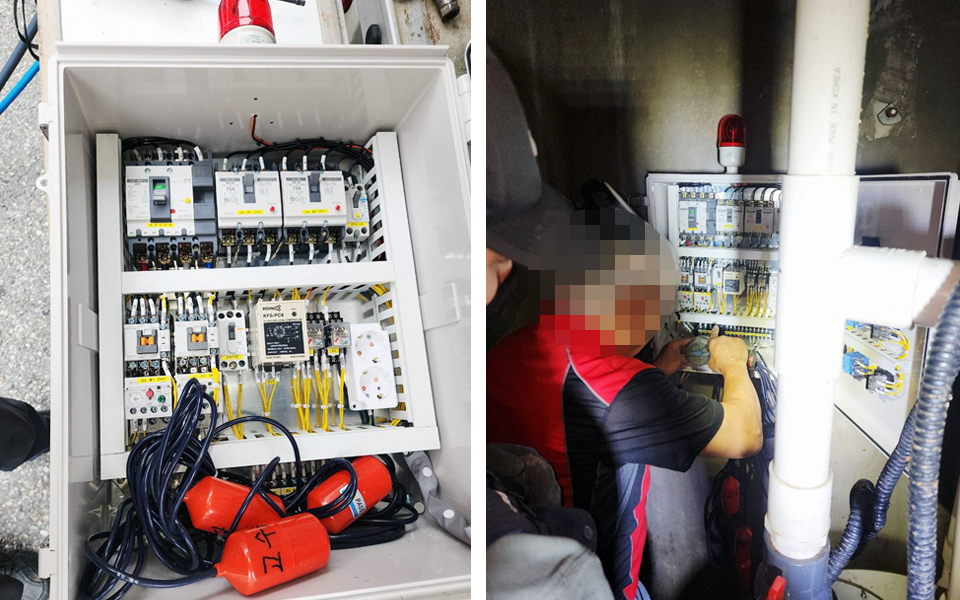

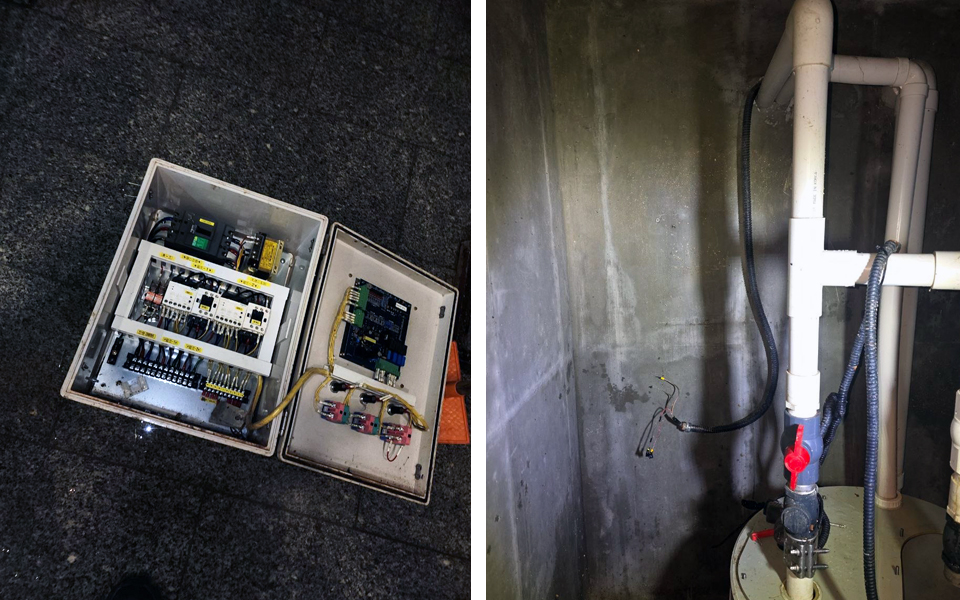

메인 전원 차단기를 내려 안전을 확보한 후 수위 센서선, 경보 라인, 동력선을 오차 없이 마킹하여 기존 함체에서 분리하고 구형 판넬을 철거했습니다.

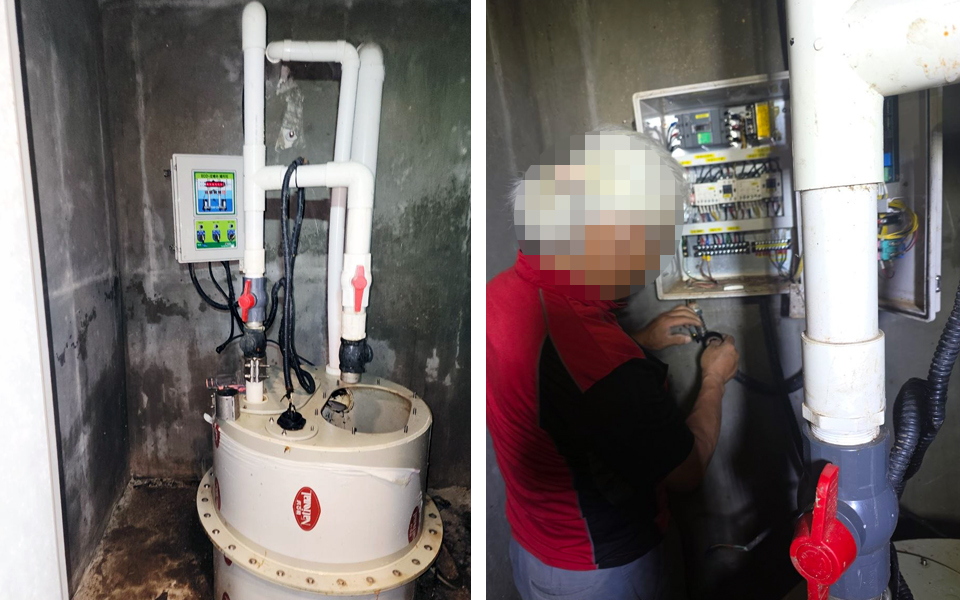

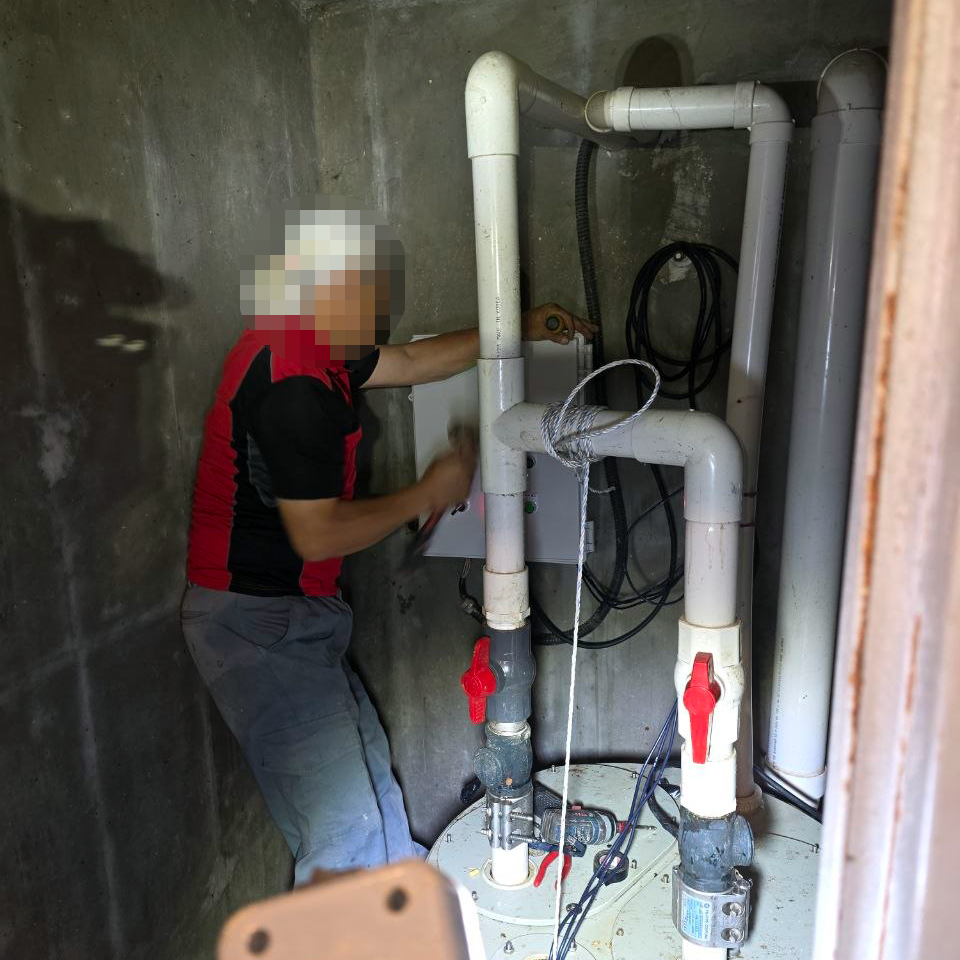

벽면을 깔끔하게 정리한 뒤, 방수 및 방진 성능이 우수한 최신형 시스템 제어 판넬을 수평을 맞추며 단단하게 부착했습니다.

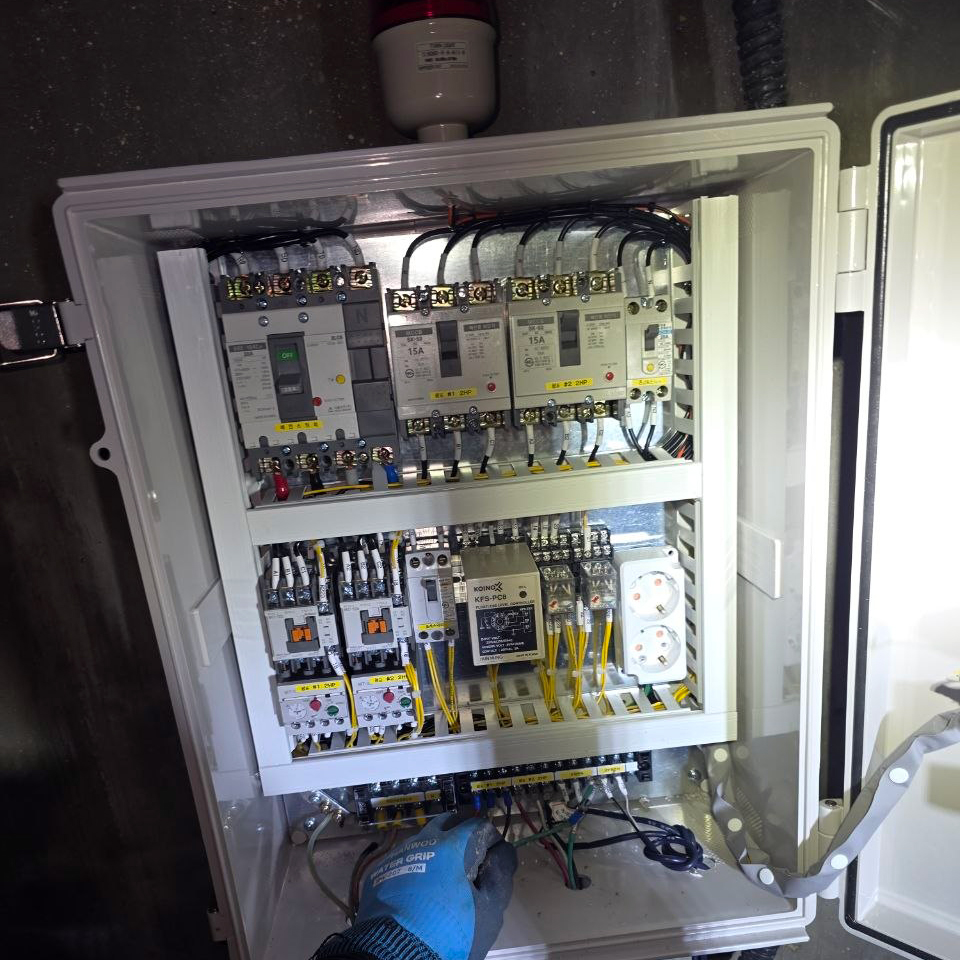

새로 도입된 제어반은 과전류 차단 장치와 결상·역상 방지 기능이 탑재되어 기계적 고장 징후가 보일 시 즉각 전원을 차단하는 안전 모듈이 내장되어 있습니다.

전선 단자들을 압착 터미널 공정을 거쳐 단자대에 규격대로 결속하고, 오뚜기 레벨 센서 라인도 오차 없이 세팅하여 수위에 따른 정확한 자동 제어가 가능하도록 조치했습니다.

● 신형 펌프 조립, 안착 및 단계별 시운전 테스트

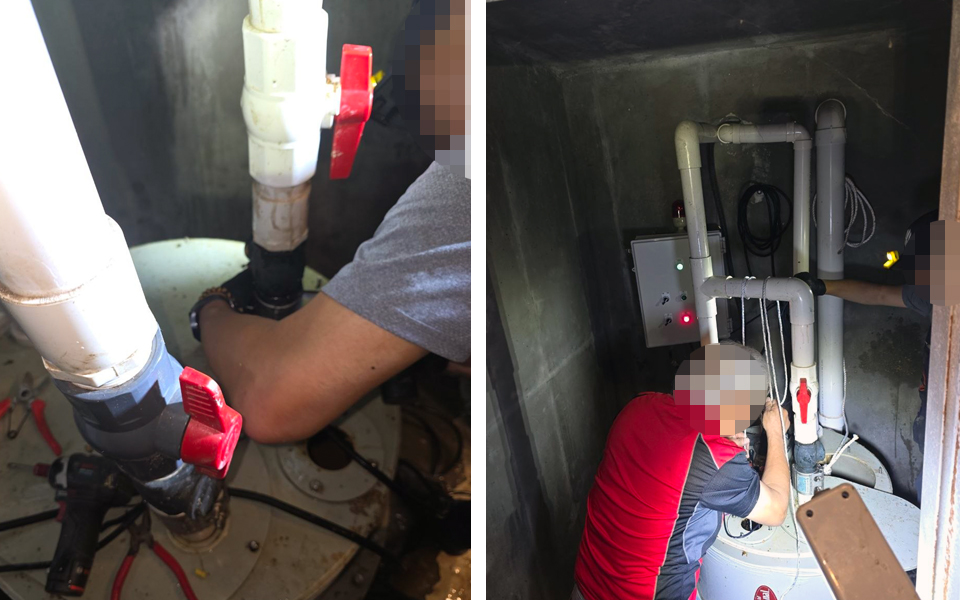

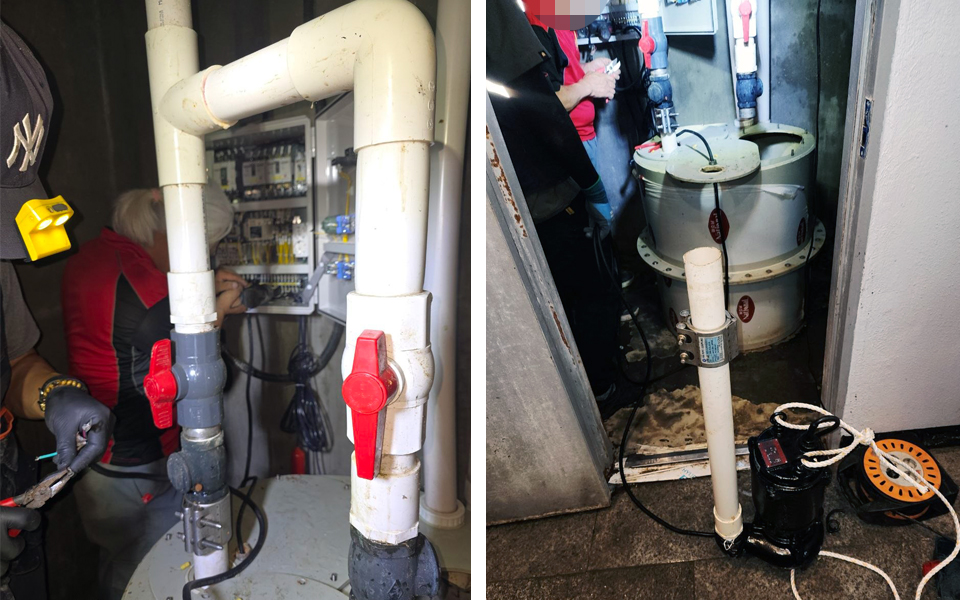

깨끗하게 세척해 둔 재사용 배관 파이프를 신형 수중 펌프 토출구에 체결해 견고하게 조립했습니다. 펌프와 수위 감지용 오뚜기 센서 라인을 결속선과 함께 내부 탱크 안으로 안전하게 입수시켰습니다.

바닥면 안착 자리를 정확히 잡아 고정한 후 상부 체크밸브와 토출관 조인트를 밀착시키고 풀림 방지 플랜지 너트를 완벽하게 조여 고정했습니다.

오배수패키지 펌프와 시스템 제어 판넬을 설치한 뒤, 차단기를 올리고 테스트를 시작했습니다. 수동 모드에서 임펠러의 회전 방향과 압력을 검증한 후, 탱크에 물을 채워 자동 모드로 전환했습니다.

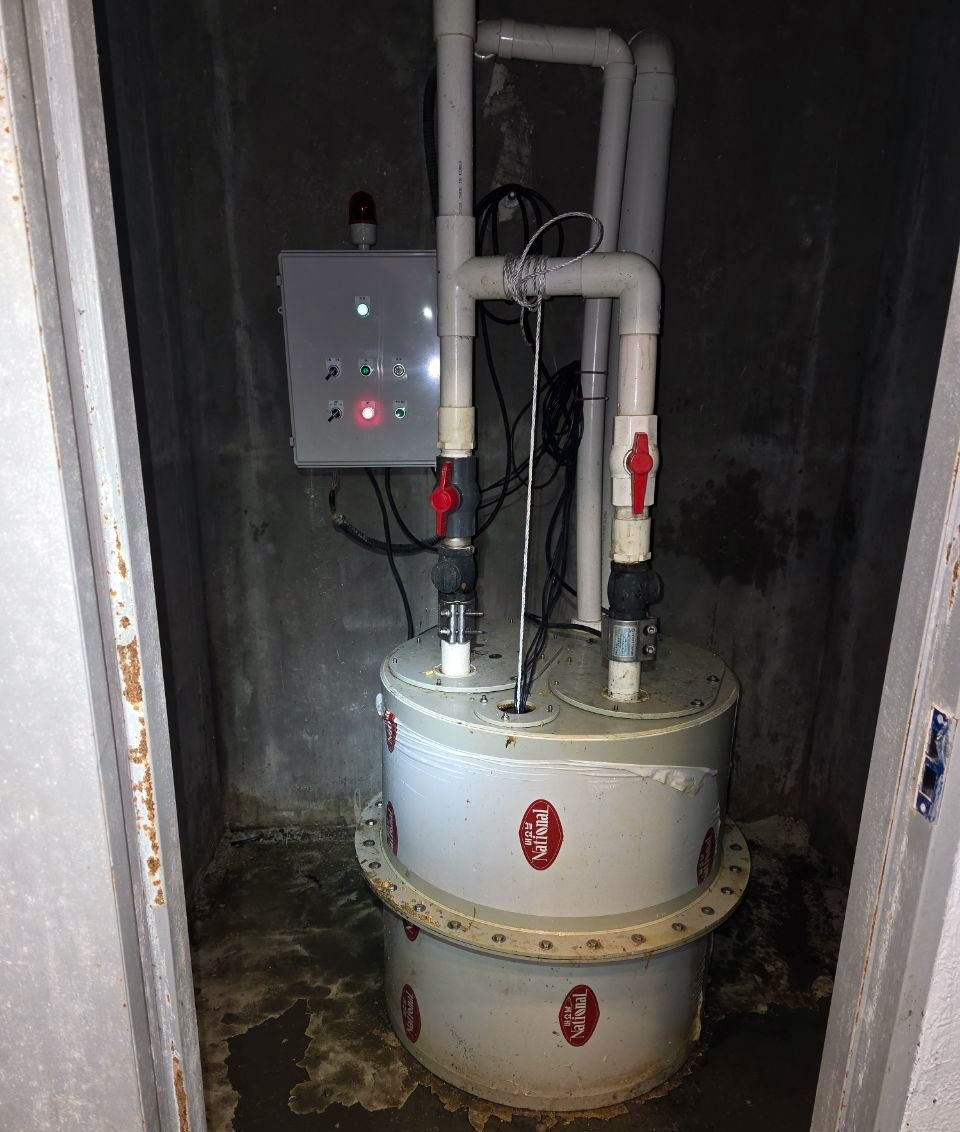

설정된 고수위에 도달하자 오뚜기 센서가 신호를 보내 펌프를 구동시켰고, 하수가 누수 없이 시원하게 배출된 뒤 저수위에서 정확히 멈추는 정상 작동 상태를 확인하면서 여러 차례 반복 검증했습니다. 경고등이나 오작동, 소음, 진동 없이 완벽하게 구동되는 것을 확인한 후 배선 정리와 함께 커버를 닫았습니다.

● 치명적인 잠재 리스크 : 출구 배관 꺾임 현상

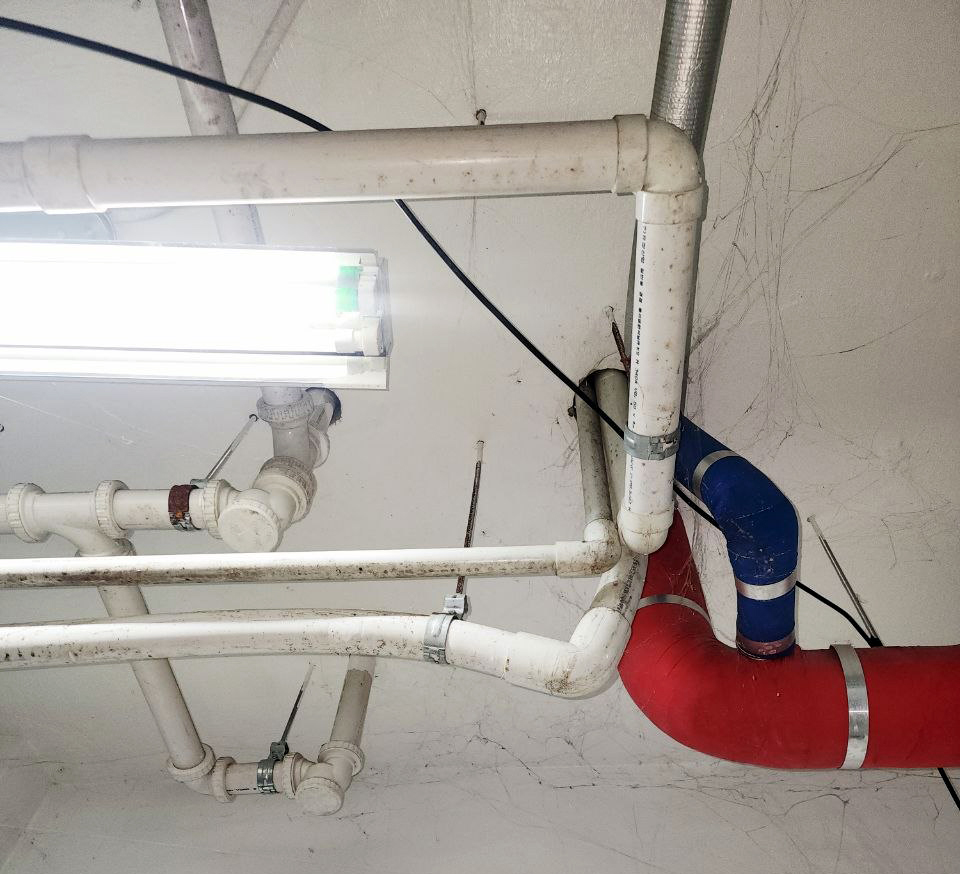

모든 설치 작업을 성공적으로 마무리하고, 지하 비트실에서 지상 외부 시 관로로 이어지는 토출 배관 라인을 추적 점검하던 중 매우 심각한 구조적 결함이 포착되었습니다.

벽면을 관통하여 외부로 나가는 메인 배출 배관이 T자 배관을 지나 상부로 나가는 구간으로 설비나 압력에 눌려 아래로 심하게 꺾여 있는 상태였습니다.

현재는 새 펌프의 토출 압력이 강해 물이 시원하게 밀려 나가고 있지만, 배관이 심하게 눌려 꺾여 있으면 유체 유동 단면적이 급격히 좁아집니다. 좁아진 관로로 배수될때 관로 마찰 손실이 상승되어 내부 압력을 비정상적으로 상승시켜 관압이 높아지면 펌프 모터는 상시 과부하 상태로 구동하게 되어 기대 수명이 급격히 단축됩니다.

더욱 치명적인 것은, 꺾여서 단차가 생긴 부위가 하수 슬러지와 기름 찌꺼기를 걸러내는 역할을 하게 되고, 향후 상층부에서 슬러지가 조금만 유입되어도 이 꺾임 구간에 걸려 배관 폐쇄를 유발하게 됩니다. 잦은 역류 현상의 근본적인 재발 원인이 되고, 당장 배수가 된다고 방치하면 조만간 시스템 전체가 다시 고장 날 위험이 매우 높습니다.

관리자분께 작업한 내역을 말씀드리고 해당 꺾임 구간을 보여드리며 추후 반드시 진행해야 할 배관 라인 교체 및 구조 개선 보수 공사의 필요성에 대해 상세하게 설명해드렸습니다.

관리자분께서도 꼼꼼한 작업과 철저하고 완벽한 점검으로 속시원하게 배수시스템의 문제가 해결되었다며 매우 만족해 하시면서 추후 꺾임 구간의 배관 보수공사는 상의하고 연락드리겠다며 작업과정과 결과에 무척 흡족해 하셨습니다.

■ 오배수 설비 상식 및 유지관리 가이드 (Q&A)

Q1. 오배수패키지 시스템의 이상적인 청소 및 점검 주기는 어떻게 되나요?

A. 건물의 용도와 하수 배출량에 따라 상이합니다. 일반 관공서나 오피스 빌딩의 경우 최소 연 1~2회 내부 준설 청소를 권장합니다. 구내식당, 카페, 베이커리 등 유지방 유입이 상시 발생하는 상업용 주방이 입점한 빌딩이라면 최소 분기별(연 4회)로 정기 청소를 진행해야 합니다.

주기적으로 상부 밀폐 커버를 열고 내부 바닥에 가라앉은 미세 토사와 표면에 두껍게 뜬 고형화된 기름 슬러지를 흡입 수거해야만 펌프 흡입구가 막히는 대형 침수 사고를 예방할 수 있습니다.

Q2. 일상생활에서 실천할 수 있는 패키지와 수중 펌프의 올바른 관리 방법은 무엇인가요?

A. 가장 절대적인 규칙은 변기나 탕비실 싱크대를 통해 물에 녹지 않는 이물질을 투입하지 않는 것입니다. 특히 섬유질이 강한 물티슈, 여성용품, 머리카락, 비닐류 등은 수중 펌프의 임펠러에 실타래처럼 감겨 모터를 정지시키는 주범입니다.

또한 주방 싱크대 하단에는 반드시 고성능 그리스 트랩을 설치 및 관리하여, 1차적으로 고기 기름이나 유지방을 걸러낸 뒤 하수를 배출시켜야 내부 배수 설비의 고장률을 획기적으로 낮출 수 있습니다.



Q3. 오배수 펌프의 수명을 비약적으로 연장할 수 있는 기술적 방법이 있나요?

A. 첫째, 시스템 제어 판넬의 순차식 자동 교대 운전 기능을 활성화해야 합니다. 두 대의 펌프가 한 번씩 번갈아 가며 가동하게 만들면, 모터가 과열된 상태를 식힐 수 있는 충분한 휴식 시간이 확보되어 단독 운전 대비 모터 수명이 2배 이상 늘어납니다.

둘째, 제어반 내부에 EOCR(전자기식 과전류 계전기)을 필수로 셋팅해야 합니다. 이물질 고착 등으로 모터가 돌지 못할 때 전기적 신호를 감지해 0.1초 만에 전원을 차단함으로써 모터가 타버리는 소손을 방지합니다.

셋째, 정기적인 절연저항(메가테스트) 측정을 통해 모터 내부로의 미세 누수 여부를 선제적으로 진단하는 것이 수명 연장의 핵심입니다.
