건물 내부에서 발생하는 수많은 수성 피해 중에서도 여름철이나 에어컨 가동 시기에 집중되는 대표적인 문제가 에어컨 누수입니다.

아파트에 거주하시는 고객님께서 다용도실 내 보조주방 천장에서 물이 흘러내려 마감재가 오염되고 있다며 다급하게 연락을 주셔서 신속하게 누수점검을 위해 현장으로 달려갔습니다.



● 현장 상황 분석 및 초기 누수탐지

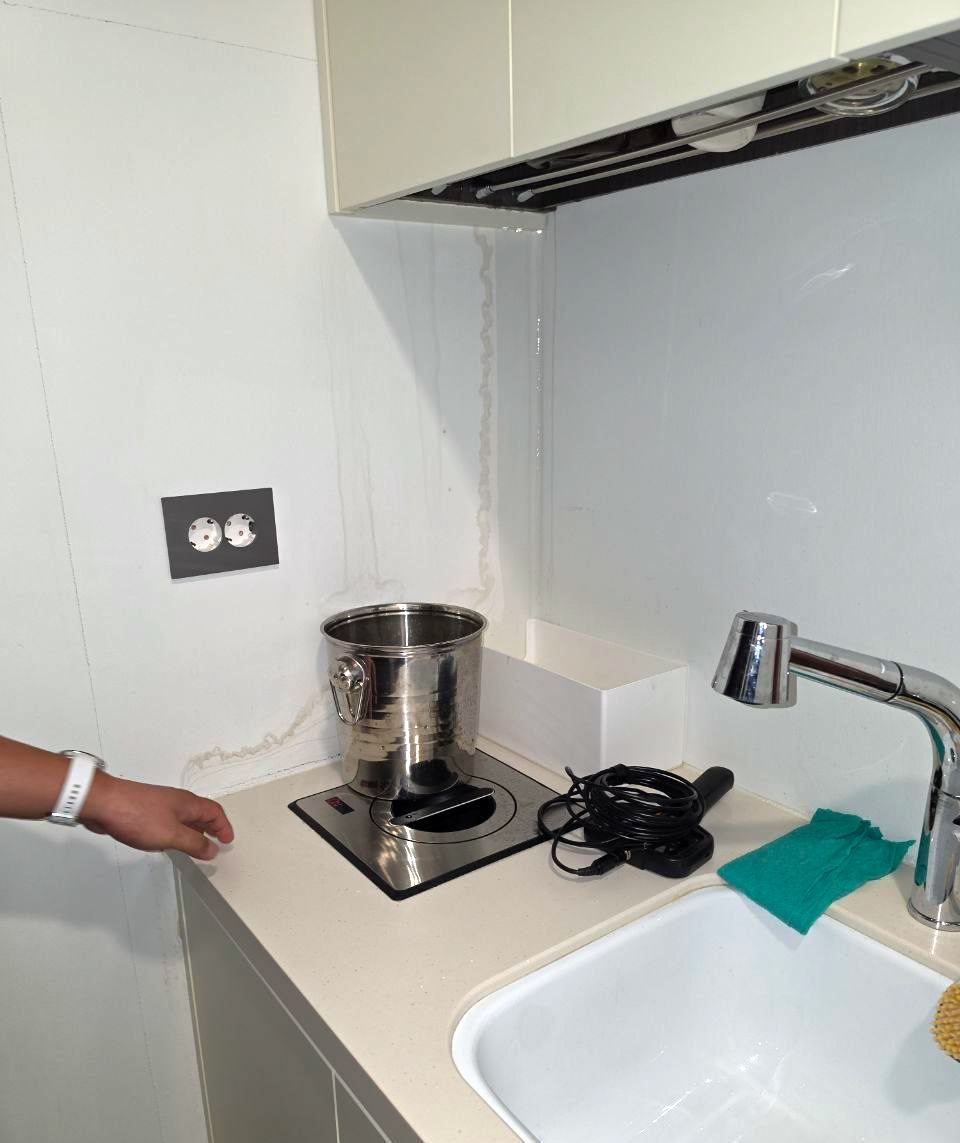

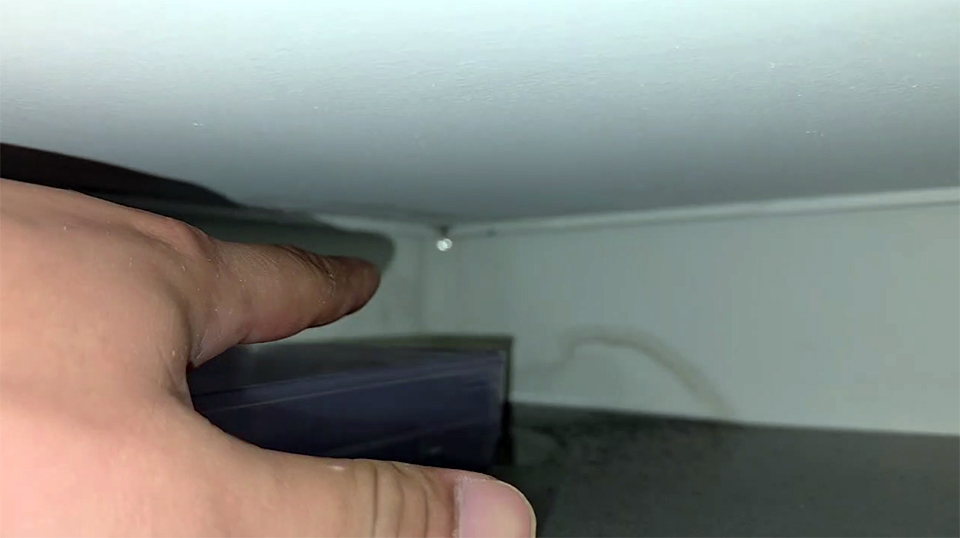

현장에 도착해 다용도실로 이동해보니 보조주방 천장 마감재와 인접 벽면을 타고 지속적으로 누수가 진행 중이었습니다. 콘센트 주변으로 물길이 번지고 있어 전기 합선 및 감전 등 2차 피해가 우려되는 다급한 상황이었습니다.

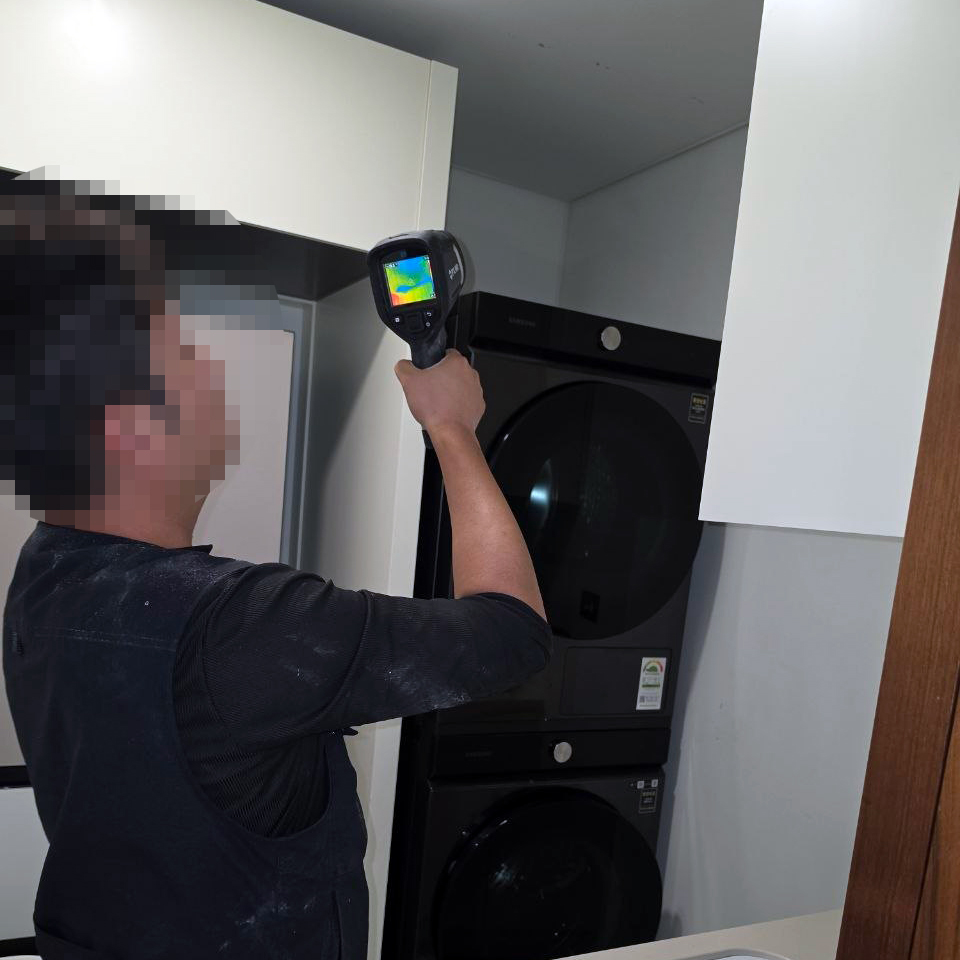

정확한 원인을 파악하기 위해 직관적인 육안 검사에 의존하지 않고, 진단 장비인 열화상 카메라를 사용해 누수탐지를 진행했습니다.

◆ 열화상 카메라 진단 원리 및 목적

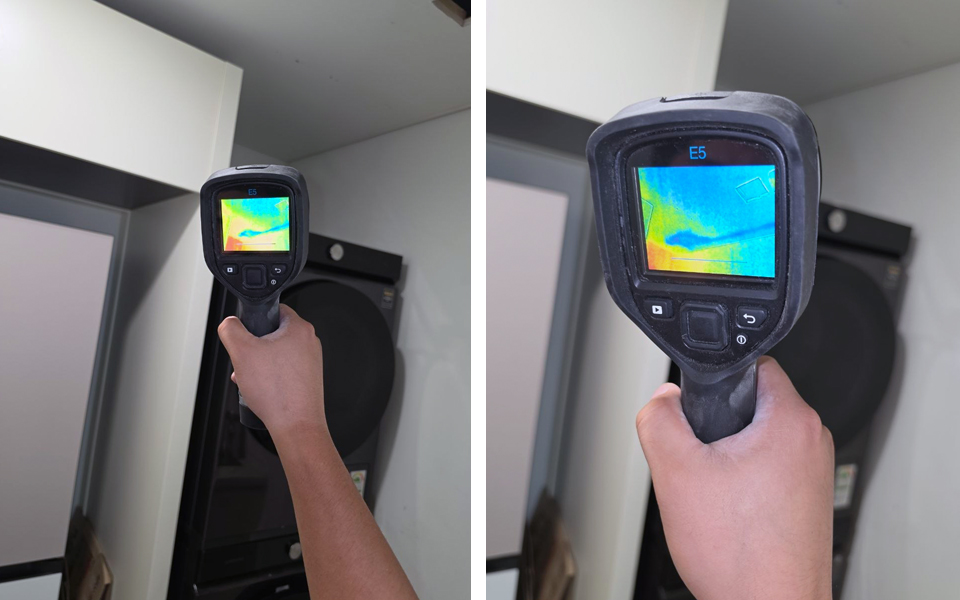

물은 주변 건축 자재(석고보드, 콘크리트 등)에 비해 비열이 높기 때문에 상대적으로 낮은 온도 분포를 형성합니다. 적외선 열화상 카메라를 사용하여 미세한 복사열 차이를 디지털 이미지화함으로써, 눈에 보이지 않는 천장 내부 콘크리트 슬라브의 수분 확산 경로와 냉수의 유동 궤적을 실시간으로 추적했습니다.

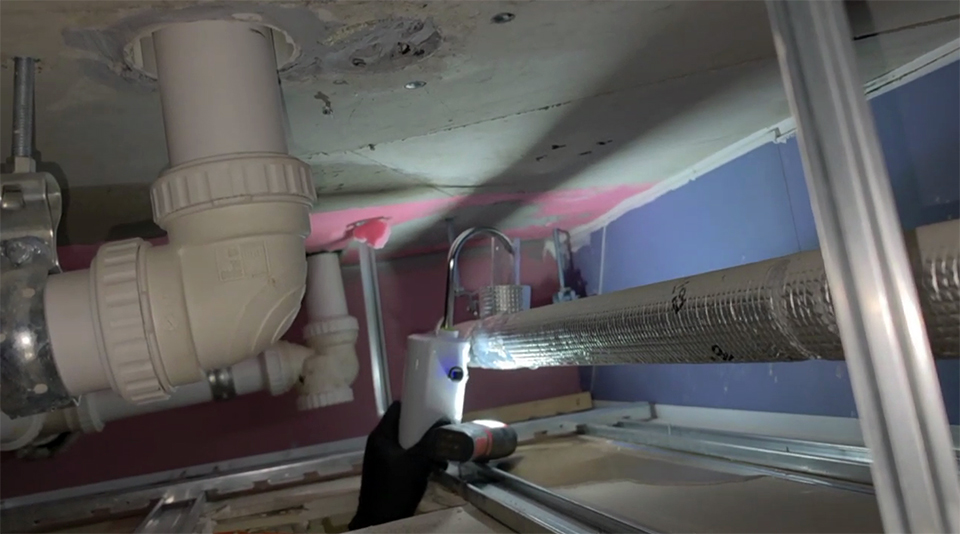

보조주방 싱크대 상부에 에어컨 드레인 배관이 지나가고 있었고 특정 지점으로 냉수가 집중되어 있음을 포착했습니다.

● 천장 점검 및 에어컨 드레인 숨구멍 역류 현상

공간의 구조적 특성을 파악한 후, 고객님께 내부 정밀 진단의 필요성을 설명해 드리고 동의를 얻어 천장 석고보드 일부를 정밀 타공했습니다.

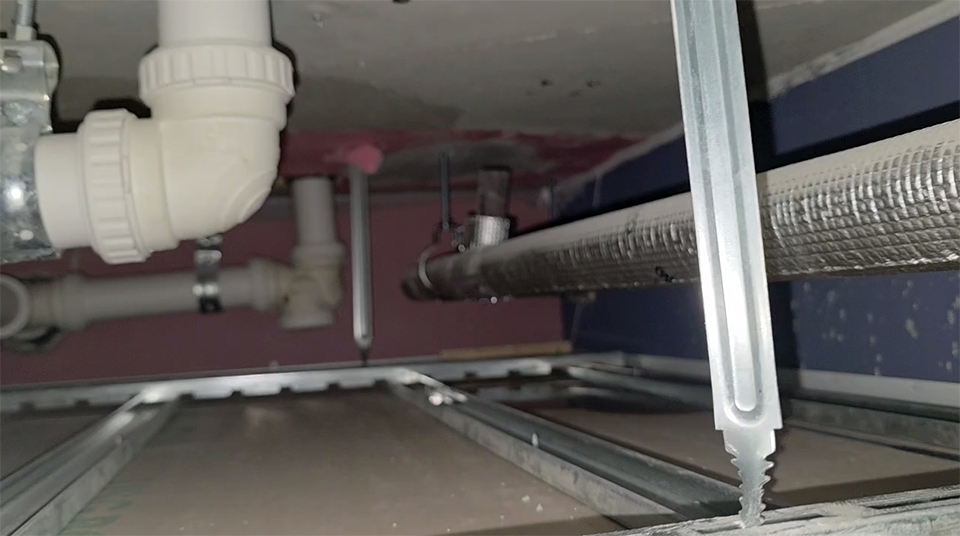

천장 내부를 점검한 결과, 누수의 주원인은 상부층 또는 해당 세대에 매립된 시스템 에어컨 드레인 막힘으로 밝혀졌습니다.

◆ 에어컨 드레인 숨구멍의 역할과 역류

에어컨 가동 시 실내기 내부 열교환기에서 발생하는 응축수는 드레인 배관을 통해 자연 구배를 타고 하수관으로 배출되어야 합니다. 이때 배관 내부의 원활한 공기 순환과 기압 균형을 위해 대기 중으로 개방된 숨구멍(에어벤트)이 설치됩니다.

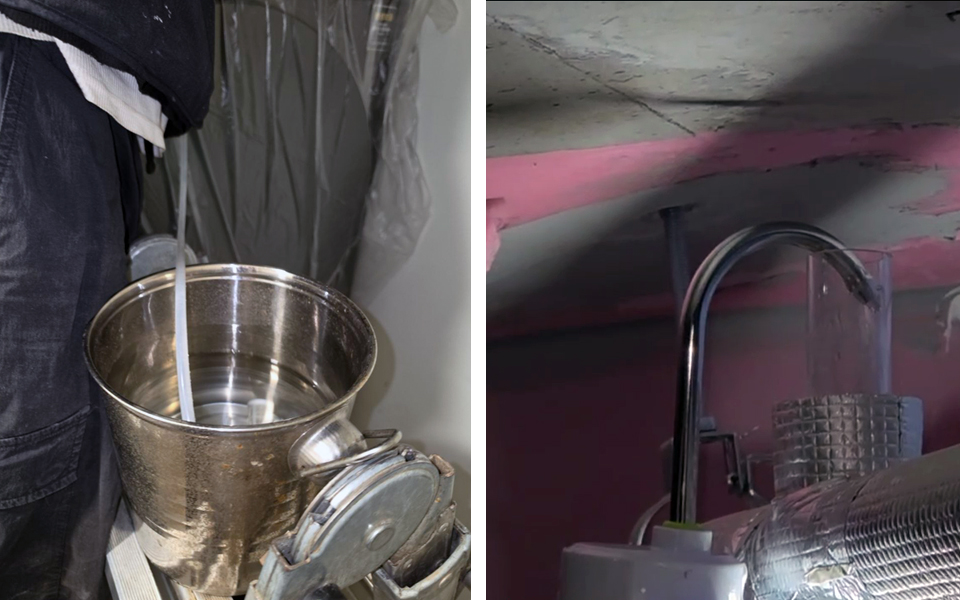

그러나 하류부 배관이 이물질로 인해 완전히 폐쇄되면, 배출되지 못한 응축수가 배관 내에 강하게 정체되며 수위가 상승하는데 가장 고도가 낮거나 개방되어 있는 숨구멍을 통해 응축수가 분수처럼 역류하게 됩니다.

역류한 물이 슬래브 바닥면에 고인 뒤 구배를 타고 보조주방 천장 마감재로 전이된 상태였습니다.

● 단계별 에어컨드레인청소 및 배관 보수

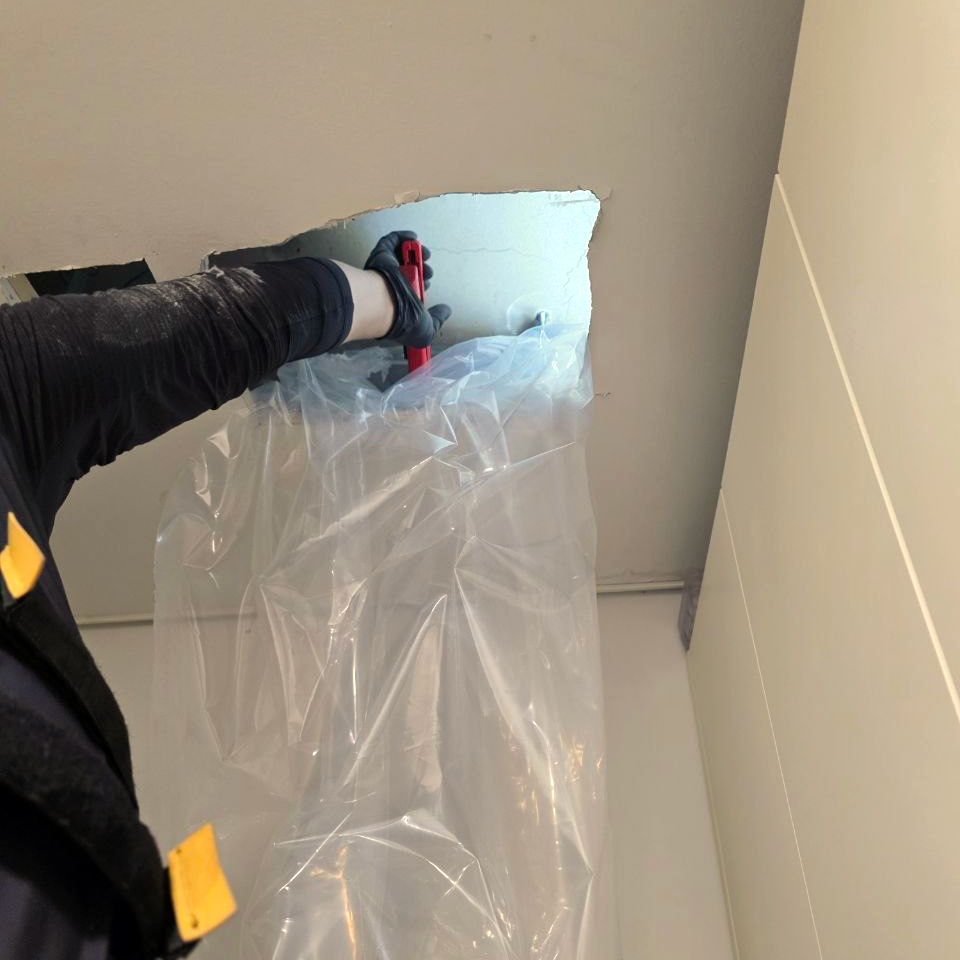

본격적인 배관 세척 및 복구 작업을 위해 작업 포인트를 포착하고 추가 천장 타공을 실시했습니다. 슬래브 내부에서 물이 떨어지는 상황이었기 때문에 주변 가구와 싱크대에 오염물이 튀지 않도록 철저하게 보양 작업을 진행했습니다.

1. 배관 절단 및 대용량 잔수 석션

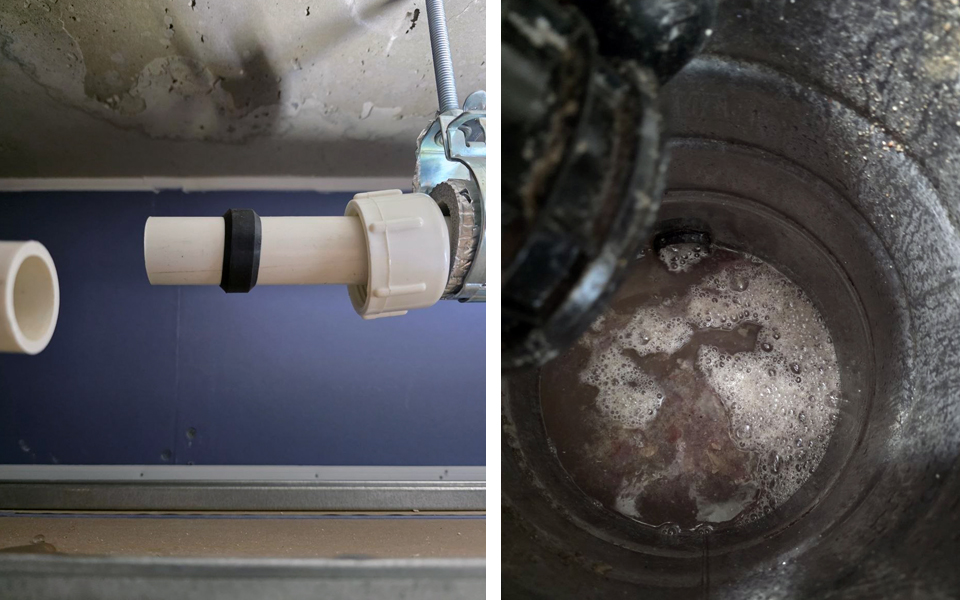

작업 공간 확보를 위해 배관을 감싸고 있던 보온재를 분리하고 작업포인트를 정밀하게 절단했습니다. 배관을 절단하는 동시에 배관 내부에 갇혀 있던 다량의 응축수가 쏟아질 수 있으므로, 석션기를 대기시켜 1차적으로 고여 있던 물을 강력하게 흡입해 제거했습니다.

2. 배관내시경 진단

잘려진 배관으로 배관내시경을 진입시켜 드레인 내부를 살펴보니 수년간 축적된 먼지, 미생물막, 에어컨 내부 유기물이 부패해 뭉친 물코 및 슬러지가 관로 전체를 꽉 막고 있는 상태였습니다.

3. 요비선 투입 및 정밀 스케일링 물리 세척

요비선을 투입해 배관내시경으로 배관곳곳을 살펴보며 고착된 오염물과 슬러지를 정밀하게 긁어내고 분쇄했습니다. 분쇄된 미세 물코 조각과 슬러지 찌꺼기는 석션 작업으로 강력하게 흡입해 제거했습니다.

반복적인 요비선작업과 석션작업으로 드레인 배관내에 남아있는 잔여물과 오염물을 제거하고 배관내에 숨어있는 미세찌꺼기까지 집요하게 찾아내 집중적으로 긁어내고 흡입하면서 배관을 깨끗하게 청소했습니다.

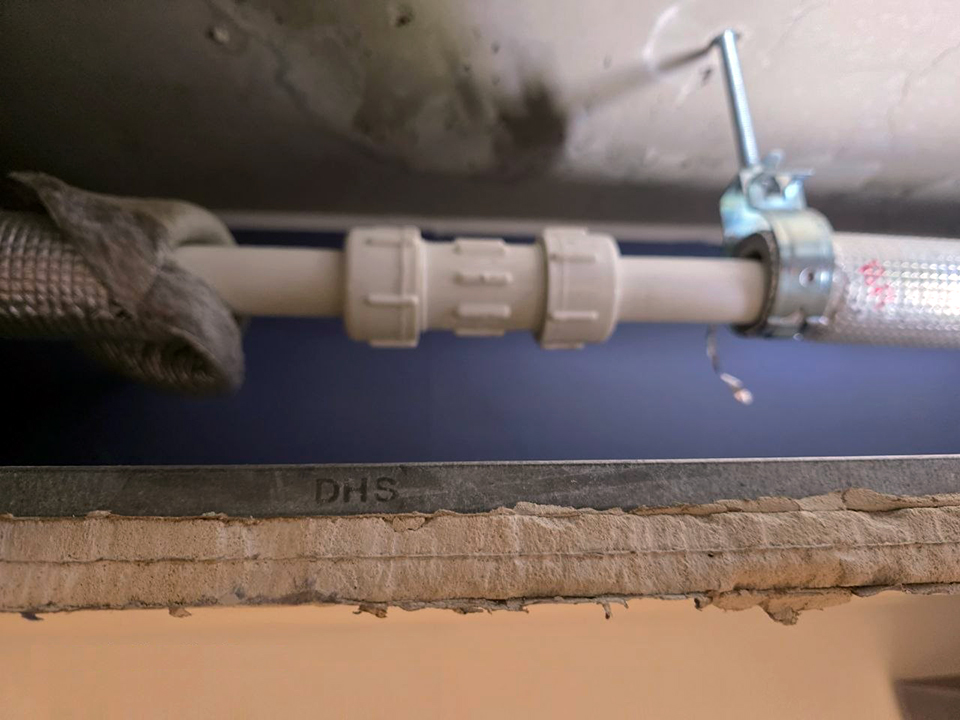

4. 배관 연결 복구 및 소켓 시공

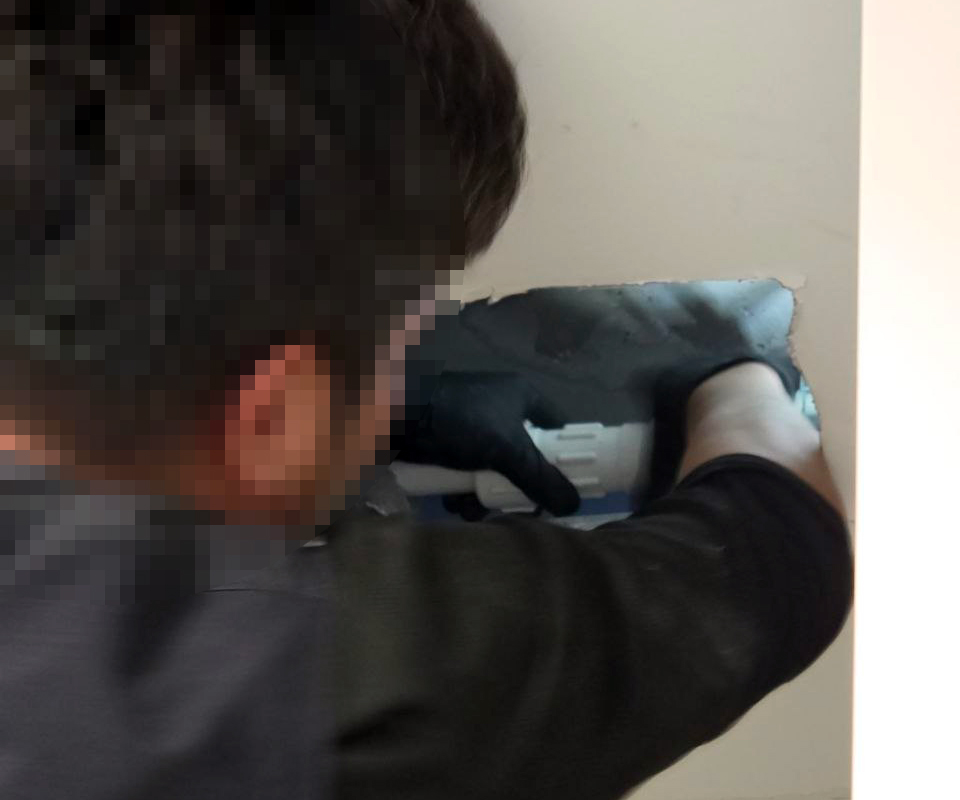

배관을 청소하고 배관내시경으로 구석구석 살펴보며 더이상 이물질이 없는것을 확인한 후, 절단했던 PVC 드레인 배관을 다시 견고하게 일체화하는 보수 작업을 진행했습니다.

배관 전용 소켓과 고무 가스켓, 전용 시공 마감재를 사용하여 물리적 진동이나 수압에도 절대 유격이 발생하지 않도록 팽팽하게 고정하고, 열반사 단열 보온재를 원래대로 꼼꼼하게 재시공하여 배관 표면 결로 현상을 원천 차단했습니다.

● 숨구멍을 통한 누수테스트 및 기술적 피드백

배관 복구 시공 완료 후, 시스템의 안정성을 검증하기 위해 숨구멍을 통해 직접 다량의 물을 공급하며 통수 및 누수테스트를 진행했습니다.

◆ 숨구멍을 통해 테스트를 진행한 이유

실제 에어컨 실내기 가동을 통한 응축수 발생량은 미량씩 지속적으로 나오기 때문에, 단시간 내에 배관의 최대 배수 부하 능력과 연결 부위의 수밀성을 완벽히 검증하기 어렵습니다.

상부의 숨구멍을 통해 다량의 물을 공급하면서 배수상태와 누수여부를 점검해보니 막힘없이 시원하게 내려가는 물소리와 함께 더이상 누수는 발생하지 않았고 추가 누수 징후도 보이지 않았습니다.

고객님께 작업한 내역을 말씀드리고 추후 막힘이 재발할 경우 다른 라인을 찾아 통수를 진행해야 하는 이유를 설명해드리고 시스템 에어컨 사용시 주의점과 관리방법에 대해 꼼꼼하게 안내해드렸습니다.

◆ 추후 막힘 발생 시 다른 라인을 찾아야 한다는 기술적 이유

보조주방 라인의 에어컨 드레인은 완벽하게 통수되어 청결도를 회복했습니다.

만약 수개월 내에 유사한 역류나 막힘 증상이 재발한다면, 이미 청소된 해당 구간의 문제가 아니라 이 배관이 하류에서 합류되는 건물 공용 횡주관이나 수직 주배관의 다른 하단 라인이 막혀 물이 거꾸로 차오르는 것을 의미합니다.

따라서 이때는 세대 내부 배관이 아닌 다른 메인 라인의 관로를 추적하여 작업해야 함을 고객님께 선제적으로 안내해 드리면서 타공된 천장 부위는 추후 유지관리가 용이하도록 점검구 설치를 권장해 드렸습니다.

고객님께서도 꼼꼼하게 작업해주시고 점검까지 철저하고 완벽하게 해줘서 빠르게 누수가 해결되었다며 매우 만족해 하시면서 벽면까지 오염된 상태라 인테리어 마감재 시공 계획을 수립한 뒤 연락을 주시겠다고 말씀하셨습니다.

대형 건조기와 열풍기를 가동하여 콘크리트 슬래브 및 천장 구조물 내부의 잔류 습기를 급속 건조시키면서 에어컨 정상 가동 테스트 후 주변을 말끔하게 정리하고 마무리했습니다.



■ 에어컨 드레인 누수 예방 및 관리 FAQ

Q1. 시스템 에어컨 드레인 배관이 막히는 근본적인 원인은 무엇인가요?

A. 에어컨이 가동될 때 실내 공기 중의 미세먼지, 가구 및 의류에서 나온 섬유 부유물, 주방 유증기 등이 실내기 필터를 거쳐 내부 냉각핀에 흡착됩니다.

흡착된 이물질이 응축수와 섞여 드레인 배관으로 흘러 들어가는데, 배관 내부의 어둡고 습한 환경과 결합하면서 곰팡이 및 박테리아가 번식하여 끈적끈적한 젤리 형태의 물코를 형성하는데 해마다 쌓여 배관을 좁히고 결국 통수 불능 상태를 만듭니다.

Q2. 에어컨 드레인 막힘으로 인한 누수를 예방하기 위한 올바른 청소방법과 주기는 어떻게 되나요?

A. 에어컨 필터는 가동 시즌(여름철) 동안 최소 2주에 1회 물세척을 해주어야 배관으로 유입되는 먼지량을 줄일 수 있습니다. 또한, 매년 에어컨을 본격적으로 가동하기 전(5월~6월 사이)에 에어컨 전문 세척 업체를 통해 실내기 내부 열교환기 소독 및 드레인 판(드레인 팬) 화학 세척을 진행하는 것이 좋습니다. 배관 내부 스케일링 청소는 주기적으로 하되, 최소 2~3년에 1회 전문 장비를 통한 관로 점검을 권장합니다.

Q3. 일상에서 에어컨 누수 조기 증상을 감지할 수 있는 방법이 있나요?

A. 에어컨을 가동한 지 1시간 이상 지났음에도 실외 배수관이나 싱크대 하부 드레인 토출구에서 물이 전혀 배출되지 않거나 똑똑 끊어져 나온다면 배관 내 정체를 의심해야 합니다.

또한 가동 중 실내기 주변 천장지 점검구 근처가 눅눅해지거나, 에어컨 가동 시 시큼하고 쾌쾌한 걸레 썩는 냄새가 유독 심하게 난다면 이미 드레인 판과 배관 초입에 심각한 물코 슬러지가 전착되어 역류하기 직전이라는 위험 신호이므로 즉시 전문 업체의 진단을 받으셔야 대형 천장 누수 피해를 막을 수 있습니다.
